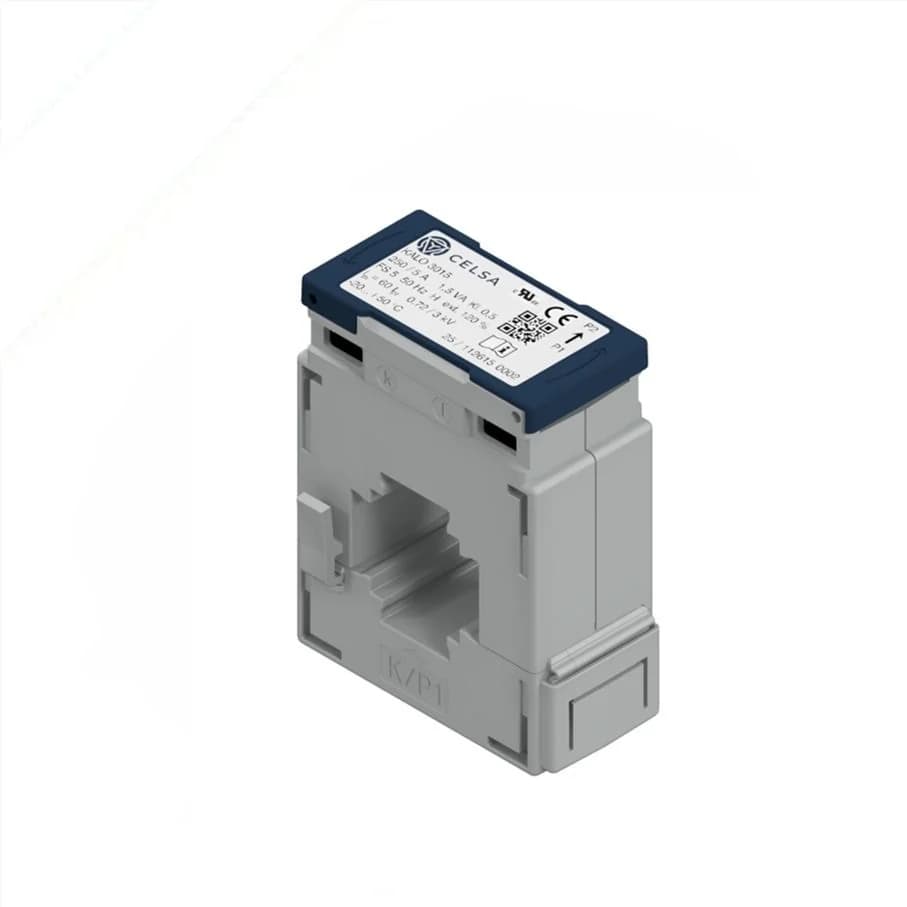

KALO 3015Nuevo
Transformadores de corriente para cable y pletina
Características del artículo
- El núcleo del transformador se puede separar con facilidad.
- Excelente para el montaje posterior, ya que no es necesario interrumpir el circuito primario.
- Fijación sencilla y segura sobre la pletina: el transformador encaja de forma audible.
- Buena sujeción mediante tornillos de apriete.
- Conductor redondo
- Ø 27 mm
- Corriente asignada
- 150, 200, 250, 300, 400, 500 A
- Factor de seguridad
- FS 5
| Conductor redondo | Ø 27 mm |
| Corriente asignada | 150, 200, 250, 300, 400, 500 A |
| Factor de seguridad | FS 5 |
Condiciones de uso
| Normative standards | IEC 61869 parte 1 + 2 |
| Asignado de corta duración térmico corriente | Ith = 60 x Ipr / 1s |
| Asignado permanente térmico corriente | Icth = 1 |
| Asignado aislamiento level | 0,72/3/-kV |
| Asignado frecuencia | 50 - 60 Hz |
| Clase de aislamiento | E / F / H |
Condiciones ambientales
| Installation location | Indoor use |
| Temperatura ambiente | -10°C ... +55°C |
| relative humidity | 5% ... 85%, no condensation |
| Altitude | up to 2000 m |
| Clase de protección (secundario bornes) | IP20 |
| Remark | Solo suitable para insulated conductor |
| Article No.↕ | Corriente asignada↕ | Corriente secundaria↕ | Clase↕ | Potencia↕ | |
|---|---|---|---|---|---|
| 70142-8015-0005 | 500 A | 1 A | 0.5 | 0.5 VA | Inquire |
| 70142-8011-0005 | 200 A | 1 | Inquire | ||
| 70142-8012-0005 | 250 A | Inquire | |||
| 70142-8013-0005 | 300 A | Inquire | |||
| 70142-8014-0005 | 400 A | Inquire | |||
| 70142-8012-0013 | 250 A | 5 A | 1.25 VA | Inquire | |
| 70142-8013-0013 | 300 A | Inquire | |||
| 70142-8014-0013 | 400 A | Inquire | |||
| 70142-8015-0013 | 500 A | Inquire | |||
| 70142-8015-0333 | 500 A | 333 mV | 0.5 | – | Inquire |
| 70142-8010-0333 | 150 A | 1 | Inquire | ||
| 70142-8011-0333 | 200 A | Inquire | |||
| 70142-8012-0333 | 250 A | Inquire | |||
| 70142-8013-0333 | 300 A | Inquire | |||
| 70142-8014-0333 | 400 A | Inquire |
neutral · independiente del fabricante
Texto de prestaciones neutral para su uso directo en la licitación, sin tipo ni fabricante.
Transformador de corriente de núcleo partido para medida según IEC 61869-1+2, DIN VDE 0414. Tensión asignada de servicio 0,72 kV, corriente asignada de corta duración Iₜₕ = 60×Iₙ, clase de aislamiento E. Núcleo partido para montaje posterior sin interrumpir el circuito primario.
- Clase de precisión: 0,5 o 1
- Corriente primaria asignada: ______ A
- Sección del conductor / Ø del conductor: ______ mm
- Corriente secundaria asignada: 5 A o 1 A
- Potencia asignada: _________ VA
Núcleo abatible con cierre seguro. Montaje sobre el conductor existente sin interrumpir el circuito. Ejecución compacta, incluido material de fijación y puente de cortocircuito.
Suministrar y montar listo para el servicio.
Producto elegido:
Fabricante: ___________________ Tipo: ____________
