TQ 42

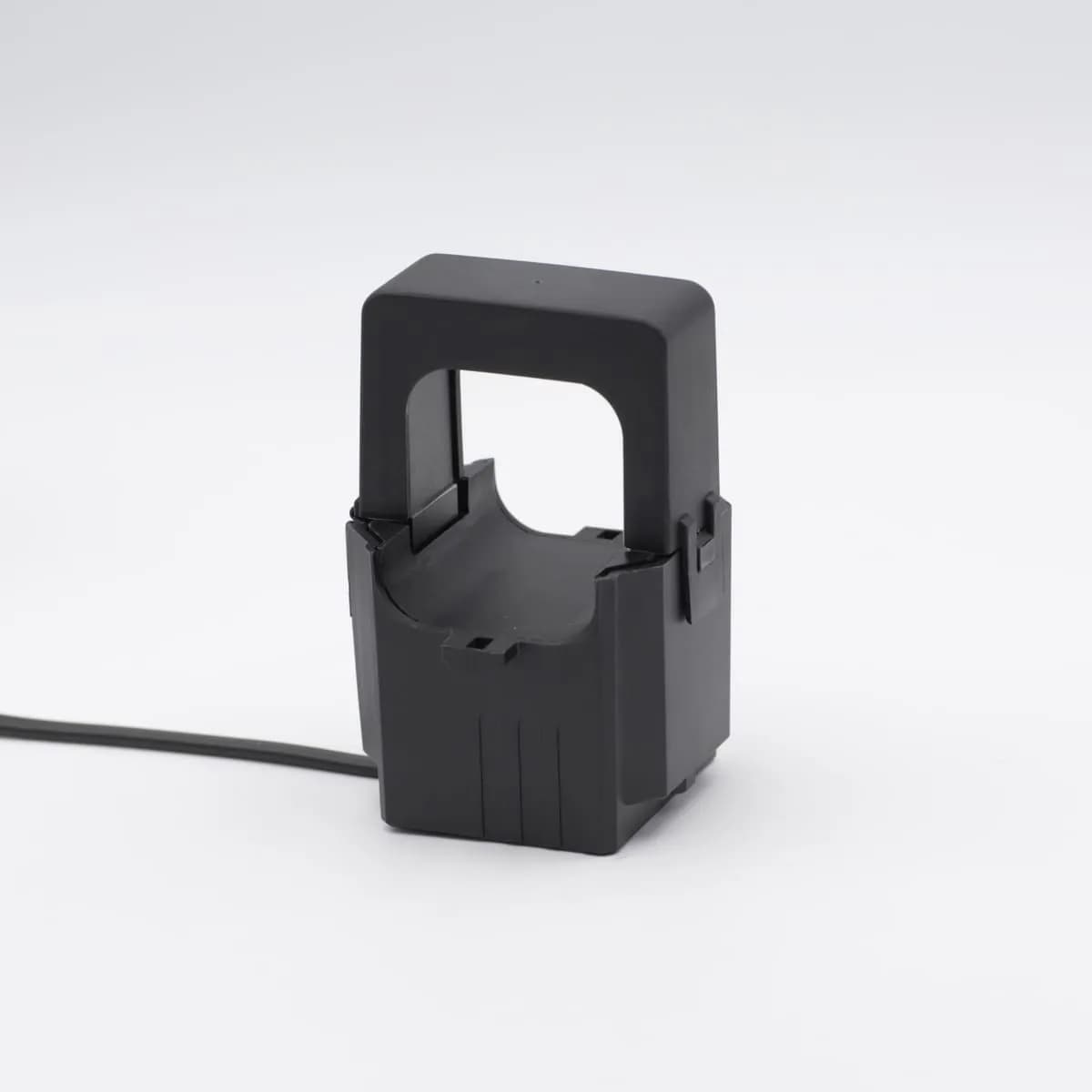

Transformadores de corriente
Características del artículo
- Muy compacto.
- Excelente para el montaje posterior, ya que no es necesario interrumpir el circuito primario.
- Especialmente apto para instrumentos de medición digitales.
- Montaje muy rápido y sencillo.
- Transformador asegurado con bridas resistentes a los rayos UV.
- Este transformador para cable se suministra con conductores de conexión codificados por colores.
- Conductor redondo
- Ø 42 mm
- Dimensiones (an × al × pr)
- 66 × 97 × 55 mm
- Corriente asignada
- 400, 250, 300, 500, 600, 750, 800, 1000 A
- Factor de seguridad
- FS 5
| Conductor redondo | Ø 42 mm |
| Dimensiones (an × al × pr) | 66 × 97 × 55 mm |
| Corriente asignada | 400, 250, 300, 500, 600, 750, 800, 1000 A |
| Factor de seguridad | FS 5 |
Condiciones de uso
| Normative standards | IEC 61869 parte 1 + 2 |
| Asignado de corta duración térmico corriente | Ith = 60 x Ipr / 1s |
| Asignado permanente térmico corriente | Icth = 1 |
| Asignado aislamiento level | 0,72/3/-kV |
| Asignado frecuencia | 50 - 60 Hz |
| Clase de aislamiento | E / F / H |
Condiciones ambientales
| Installation location | Indoor use |
| Temperatura ambiente | -10°C ... +55°C |
| relative humidity | 5% ... 85%, no condensation |
| Altitude | up to 2000 m |
| Clase de protección (secundario bornes) | IP20 |
| Remark | Solo suitable para insulated conductor |
Types
| Output | Cl. | Rated current A | VA | ||||
|---|---|---|---|---|---|---|---|
| 250 | 300 | 400 | 500 | 600 | |||
| 1 A | 0.5 | – | – | ||||
| 1 | – | – | – | ||||
| 5 A | 0.5 | – | – | – | – | ||
| 1 | – | – | |||||
| 333 mV | 1 | – | – | – | – | ||
| 750 | 800 | 1000 | VA | ||||
| 1 A | 0.5 | ||||||
| 5 A | 0.5 | ||||||
| Output | Cl. | Rated current A | |
|---|---|---|---|
| 250 | 300 | ||
| 1 A | 1 | ||
| 5 A | 1 | – | |
| 400 | 500 | ||
| 1 A | 0.5 | ||
| 5 A | 1 | ||
| 333 mV | 1 | – | |
| 600 | 750 | ||
| 1 A | 0.5 | ||
| 5 A | 0.5 | ||
| 800 | 1000 | ||
| 1 A | 0.5 | ||
| 5 A | 0.5 | ||
Click an article number to request that variant directly.
neutral · independiente del fabricante
Texto de prestaciones neutral para su uso directo en la licitación, sin tipo ni fabricante.
Transformador de corriente para cable, de núcleo partido, para medida según IEC 61869-1+2 (antes IEC 60044-1), DIN VDE 0414. Ejecución compacta y partida para montaje posterior sin interrumpir el circuito primario; solo para conductores aislados.
- Clase de precisión: ______________
- Corriente primaria asignada: ______ A
- Abertura para cable / Ø del conductor: ______ mm
- Valor secundario asignado: ______________
- Potencia asignada: ______________
Núcleo abatible con enclavamiento seguro: un clic audible confirma el montaje correcto. Cable secundario con codificación de colores. Apto para sistemas digitales de medida y gestión energética.
Suministrar y montar listo para el servicio.
Producto elegido:
Fabricante: ___________________ Tipo: ____________
