Transformadores de corriente de protección

Los transformadores de protección transmiten incluso corrientes de falta elevadas a relés y aparamenta. CELSA ofrece diez series de 75 A a 4000 A, secundario 1 A o 5 A, en las clases 5P5, 5P10, 10P5 y 10P10.

¿No sabe qué transformador encaja?

El asistente pregunta paso a paso por el uso, el montaje y la corriente y muestra los artículos adecuados.

Iniciar el buscador

Fundamentos, tipos, clases de precisión y ayuda de selección en la página principal Transformadores de corriente.

¿Protección o medida?

Los transformadores de medida deben saturarse pronto por encima de su rango (factor de seguridad FS) para proteger los instrumentos. Los de protección deben hacer lo contrario: saturarse lo más tarde posible para que el relé vea correctamente la corriente de cortocircuito.

5P10 significa un error compuesto máximo del 5 % hasta 10 veces la corriente nominal; 10P5, un máximo del 10 % hasta 5 veces. Todas las ejecuciones tienen tapas de bornes precintables de policarbonato transparente y bornes secundarios dobles para cortocircuitar el devanado antes de abrir el circuito secundario.

Preguntas frecuentes

¿Qué es un transformador de protección?

Un transformador de corriente que no se satura ni con corrientes de cortocircuito y transmite la corriente a relés de protección y aparamenta.

¿Qué significa 5P10?

Error compuesto máximo del 5 % hasta 10 veces la corriente nominal.

¿Qué corrientes primarias hay?

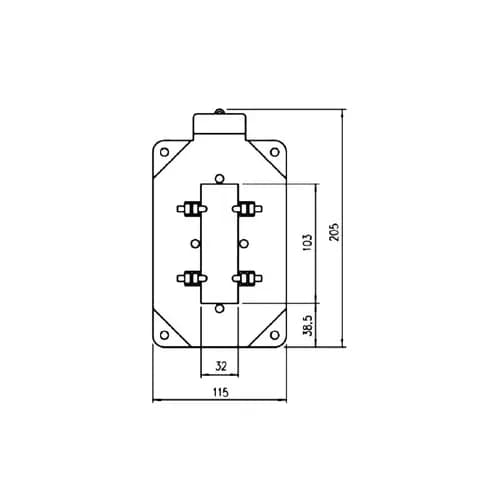

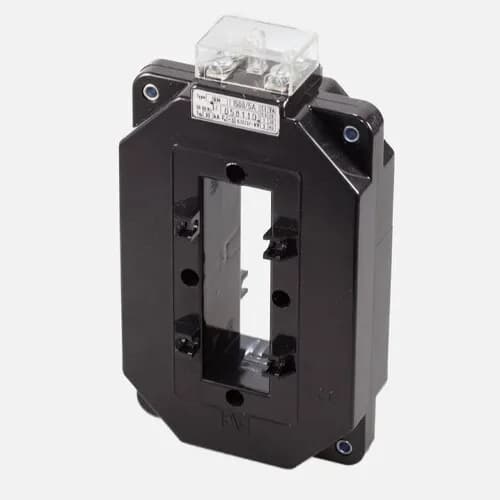

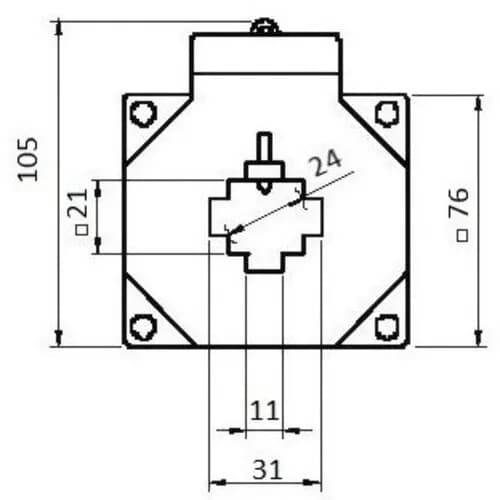

De 75 A (IB-50) a 4000 A (IRM), secundario 1 A o 5 A.
