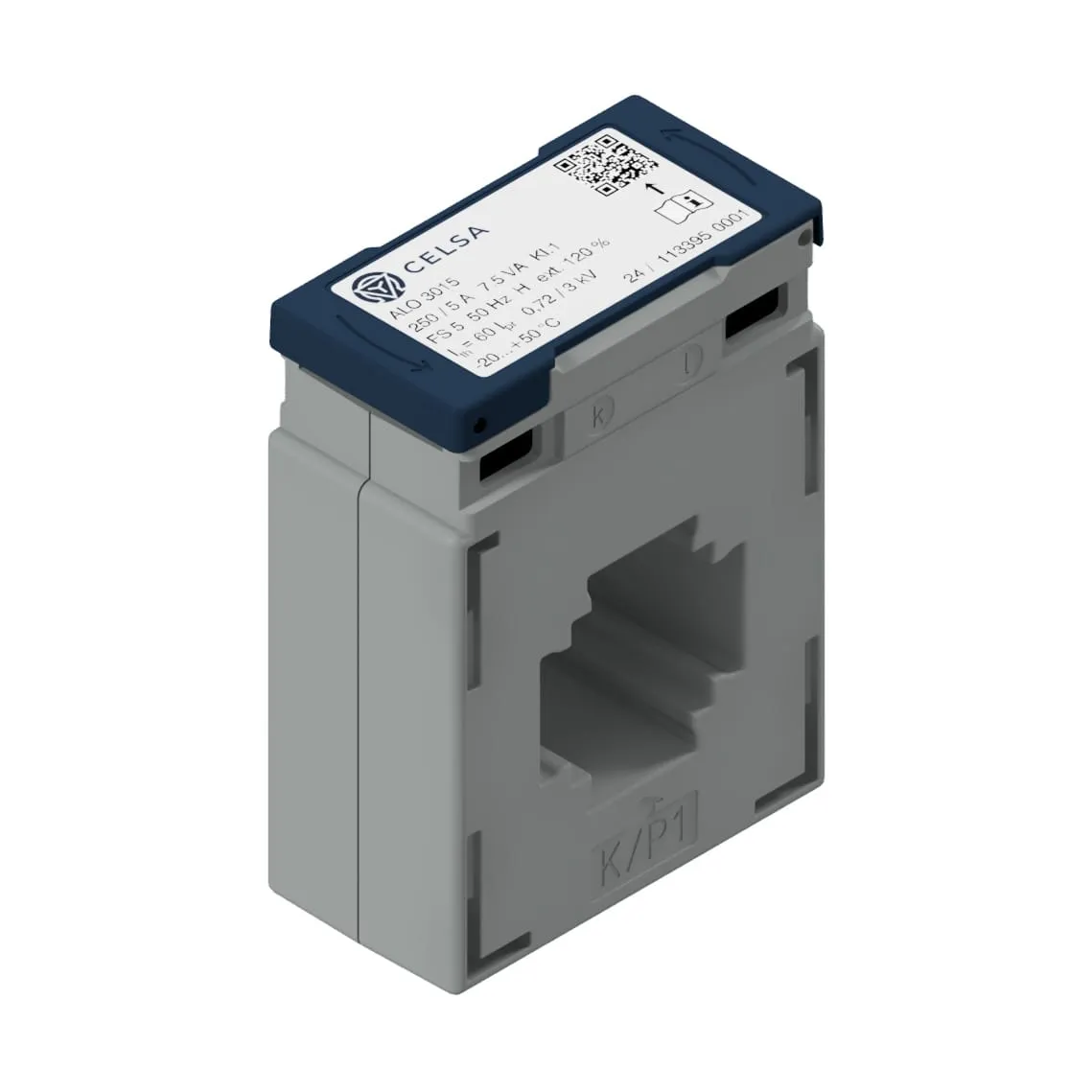

ALO-E 3015
Transformadores de corriente enchufables verificadosdesde 105,47 € IVA incl.Recargo por cantidad mínima de 15,00 € en pedidos inferiores a 100,00 € neto
Disponible a corto plazo: lo terminamos y comprobamos para usted · ver cada variante
Características de este modelo: Conductor redondo: Ø 28 mm · Pletina primaria: 30 x 15 mm · Corriente asignada: 100 – 750 A
Descripción del producto
Características del artículo
- Este transformador de corriente verificado es apto para fines de facturación.
- El tipo está homologado por el Physikalisch-Technische Bundesanstalt (PTB) de Braunschweig.
- Este transformador de corriente enchufable se emplea sobre todo en instalaciones nuevas, ya que el circuito debe interrumpirse.
- Cortocircuitado del transformador con la tapa de bornes del secundario abierta.
- Tendido de cable más económico y menores pérdidas al suprimirse el borne de seccionamiento.
- Manejo sencillo gracias a la tapa de bornes del secundario giratoria y precintable.
- Apto tanto para montaje en el fondo como lateral.
- La variante más económica y extendida.
- Basta con insertar el transformador sobre el conductor primario (sin cableado complejo).
- Actualmente el diseño más compacto del mercado y, por ello, idóneo para el armario eléctrico.
- Otros campos de aplicación son la construcción de máquinas e instalaciones.
- Conductor redondo
- Ø 28 mm
- Pletina primaria
- 30 x 15 mm
- Dimensiones (an × al × pr)
- 60 × 82 × 31 mm
- Tipo de construcción
- Transformador enchufable calibrado
- Conexión secundaria
- Borne de tornillo
- Protección contra contacto
- sí
- Embalaje (an × al × pr)
- 64 × 93 × 32 mm
- Corriente asignada
- 100 – 750 A
Volumen de suministro
- 2 ×Pie enchufable ALO/WALO
- 1 ×Fijación de conductor primario 16
- 2 ×Prisionero M5 × 30 mm para la fijación de la barra primaria
| Factor de seguridad | FS 5 |
Condiciones de uso
| Corriente secundaria | 5 A o 1 A |
| Frecuencia nominal | 50 - 60 Hz |
| Tensión de servicio máx. admisible | 720 V |
| Test tensión | 3 kV / 1 min |
| Corriente térmica permanente asignada | Icth = 1,2 x Ipr |
| Térmico asignado de corta duración withstand corriente | Ith = 60 x Ipr |
| Asignado impulse corriente | Idyn = 2,5 x Ith |
| Overcurrent rating (FS) | n < 5 |
| Clase de aislamiento | E / F / H |
| Normative standards | IEC 61869 Teil 1 + 2 / DIN EN 42600 |
| Carcasa | Gehäuse aus selbstverlöschendem PA66 V0 nach UL 94 |
Condiciones ambientales
| Installation location | Indoor use |
| Temperatura ambiente (funcionamiento) | -20 °C … +50 °C |
| Temperatura ambiente (almacenamiento / transport) | -20 °C … +50 °C |
| Altitude | up to 1000 m |
- 70142-0164-0100 – ALO-E 3015 150/1A 1VA Cl. 0.5
- 70142-0166-0150 – ALO-E 3015 150/1A 1.5VA Cl. 0.5
- 70142-0168-0200 – ALO-E 3015 150/1A 2VA Cl. 0.5
- 70142-0170-0250 – ALO-E 3015 150/1A 2.5VA Cl. 0.5
- 70142-0173-0100 – ALO-E 3015 150/5A 1VA Cl. 0.5
- 70142-0175-0150 – ALO-E 3015 150/5A 1.5VA Cl. 0.5
- 70142-0177-0100 – ALO-E 3015 200/1A 1VA Cl. 0.5
- 70142-0177-0150 – ALO-E 3015 200/1A 1.5VA Cl. 0.5
- 70142-0179-0200 – ALO-E 3015 200/1A 2VA Cl. 0.5
- 70142-0181-0250 – ALO-E 3015 200/1A 2.5VA Cl. 0.5
- 70142-0183-0100 – ALO-E 3015 200/1A 1VA Cl. 0.5s
- 70142-0183-0150 – ALO-E 3015 200/1A 1.5VA Cl. 0.5s
- 70142-0185-0100 – ALO-E 3015 200/5A 1VA Cl. 0.5
- 70142-0185-0150 – ALO-E 3015 200/5A 1.5VA Cl. 0.5
- 70142-0187-0200 – ALO-E 3015 200/5A 2VA Cl. 0.5
- 70142-0189-0250 – ALO-E 3015 200/5A 2.5VA Cl. 0.5
- 70142-0192-0100 – ALO-E 3015 250/1A 1VA Cl. 0.5
- 70142-0192-0150 – ALO-E 3015 250/1A 1.5VA Cl. 0.5
- 70142-0194-0250 – ALO-E 3015 250/1A 2.5VA Cl. 0.5
- 70142-0196-0100 – ALO-E 3015 250/1A 1VA Cl. 0.5s
- 70142-0196-0150 – ALO-E 3015 250/1A 1.5VA Cl. 0.5s
- 70142-0196-0200 – ALO-E 3015 250/1A 2VA Cl. 0.5s
- 70142-0196-0250 – ALO-E 3015 250/1A 2.5VA Cl. 0.5s
- 70142-0198-0100 – ALO-E 3015 250/5A 1VA Cl. 0.5
- 70142-0198-0150 – ALO-E 3015 250/5A 1.5VA Cl. 0.5
- 70142-0200-0250 – ALO-E 3015 250/5A 2.5VA Cl. 0.5
- 70142-0202-0500 – ALO-E 3015 250/5A 5VA Cl. 0.5
- 70142-0204-0100 – ALO-E 3015 250/5A 1VA Cl. 0.5s
- 70142-0204-0150 – ALO-E 3015 250/5A 1.5VA Cl. 0.5s
- 70142-0204-0200 – ALO-E 3015 250/5A 2VA Cl. 0.5s
- 70142-0204-0250 – ALO-E 3015 250/5A 2.5VA Cl. 0.5s
- 70142-0206-0100 – ALO-E 3015 300/1A 1VA Cl. 0.5
- 70142-0206-0150 – ALO-E 3015 300/1A 1.5VA Cl. 0.5
- 70142-0208-0250 – ALO-E 3015 300/1A 2.5VA Cl. 0.5
- 70142-0210-0500 – ALO-E 3015 300/1A 5VA Cl. 0.5
- 70142-0212-0100 – ALO-E 3015 300/1A 1VA Cl. 0.5s
- 70142-0212-0150 – ALO-E 3015 300/1A 1.5VA Cl. 0.5s
- 70142-0212-0250 – ALO-E 3015 300/1A 2.5VA Cl. 0.5s
- 70142-0214-0100 – ALO-E 3015 300/5A 1VA Cl. 0.5
- 70142-0214-0150 – ALO-E 3015 300/5A 1.5VA Cl. 0.5
- 70142-0216-0250 – ALO-E 3015 300/5A 2.5VA Cl. 0.5
- 70142-0218-0500 – ALO-E 3015 300/5A 5VA Cl. 0.5
- 70142-0220-0100 – ALO-E 3015 300/5A 1VA Cl. 0.5s
- 70142-0220-0150 – ALO-E 3015 300/5A 1.5VA Cl. 0.5s
- 70142-0220-0250 – ALO-E 3015 300/5A 2.5VA Cl. 0.5s
- 70142-0222-0100 – ALO-E 3015 400/1A 1VA Cl. 0.2
- 70142-0222-0150 – ALO-E 3015 400/1A 1.5VA Cl. 0.2
- 70142-0223-0150 – ALO-E 3015 400/1A 1.5VA Cl. 0.5
- 70142-0223-0250 – ALO-E 3015 400/1A 2.5VA Cl. 0.5
- 70142-0225-0500 – ALO-E 3015 400/1A 5VA Cl. 0.5
- 70142-0227-0150 – ALO-E 3015 400/1A 1.5VA Cl. 0.5s
- 70142-0227-0250 – ALO-E 3015 400/1A 2.5VA Cl. 0.5s
- 70142-0229-0150 – ALO-E 3015 400/5A 1.5VA Cl. 0.5
- 70142-0231-0250 – ALO-E 3015 400/5A 2.5VA Cl. 0.5
- 70142-0233-0500 – ALO-E 3015 400/5A 5VA Cl. 0.5
- 70142-0235-0150 – ALO-E 3015 400/5A 1.5VA Cl. 0.5s
- 70142-0235-0250 – ALO-E 3015 400/5A 2.5VA Cl. 0.5s
- 70142-0235-0500 – ALO-E 3015 400/5A 5VA Cl. 0.5s
- 70142-0237-0100 – ALO-E 3015 500/1A 1VA Cl. 0.2
- 70142-0237-0150 – ALO-E 3015 500/1A 1.5VA Cl. 0.2
- 70142-0237-0250 – ALO-E 3015 500/1A 2.5VA Cl. 0.2
- 70142-0238-0150 – ALO-E 3015 500/1A 1.5VA Cl. 0.5
- 70142-0238-0250 – ALO-E 3015 500/1A 2.5VA Cl. 0.5
- 70142-0240-0500 – ALO-E 3015 500/1A 5VA Cl. 0.5
- 70142-0242-0100 – ALO-E 3015 500/1A 1VA Cl. 0.5s
- 70142-0242-0150 – ALO-E 3015 500/1A 1.5VA Cl. 0.5s
- 70142-0242-0250 – ALO-E 3015 500/1A 2.5VA Cl. 0.5s
- 70142-0244-0100 – ALO-E 3015 500/5A 1VA Cl. 0.2
- 70142-0244-0150 – ALO-E 3015 500/5A 1.5VA Cl. 0.2
- 70142-0244-0250 – ALO-E 3015 500/5A 2.5VA Cl. 0.2
- 70142-0245-0150 – ALO-E 3015 500/5A 1.5VA Cl. 0.5
- 70142-0247-0250 – ALO-E 3015 500/5A 2.5VA Cl. 0.5
- 70142-0249-0500 – ALO-E 3015 500/5A 5VA Cl. 0.5
- 70142-0251-0150 – ALO-E 3015 500/5A 1.5VA Cl. 0.5s
- 70142-0251-0250 – ALO-E 3015 500/5A 2.5VA Cl. 0.5s
- 70142-0251-0500 – ALO-E 3015 500/5A 5VA Cl. 0.5s
- 70142-0253-0100 – ALO-E 3015 600/1A 1VA Cl. 0.2
- 70142-0253-0150 – ALO-E 3015 600/1A 1.5VA Cl. 0.2
- 70142-0253-0250 – ALO-E 3015 600/1A 2.5VA Cl. 0.2
- 70142-0254-0150 – ALO-E 3015 600/1A 1.5VA Cl. 0.5
- 70142-0254-0250 – ALO-E 3015 600/1A 2.5VA Cl. 0.5
- 70142-0256-0500 – ALO-E 3015 600/1A 5VA Cl. 0.5
- 70142-0258-0150 – ALO-E 3015 600/1A 1.5VA Cl. 0.5s
- 70142-0258-0250 – ALO-E 3015 600/1A 2.5VA Cl. 0.5s
- 70142-0258-0500 – ALO-E 3015 600/1A 5VA Cl. 0.5s
- 70142-0260-0100 – ALO-E 3015 600/5A 1VA Cl. 0.2
- 70142-0260-0150 – ALO-E 3015 600/5A 1.5VA Cl. 0.2
- 70142-0260-0250 – ALO-E 3015 600/5A 2.5VA Cl. 0.2
- 70142-0260-0500 – ALO-E 3015 600/5A 5VA Cl. 0.2
- 70142-0261-0100 – ALO-E 3015 600/5A 1VA Cl. 0.2s
- 70142-0261-0150 – ALO-E 3015 600/5A 1.5VA Cl. 0.2s
- 70142-0262-0150 – ALO-E 3015 600/5A 1.5VA Cl. 0.5
- 70142-0262-0250 – ALO-E 3015 600/5A 2.5VA Cl. 0.5
- 70142-0264-0500 – ALO-E 3015 600/5A 5VA Cl. 0.5
- 70142-0266-1000 – ALO-E 3015 600/5A 10VA Cl. 0.5
- 70142-0268-0150 – ALO-E 3015 600/5A 1.5VA Cl. 0.5s
- 70142-0268-0250 – ALO-E 3015 600/5A 2.5VA Cl. 0.5s
- 70142-0268-0500 – ALO-E 3015 600/5A 5VA Cl. 0.5s
- 70142-0268-1000 – ALO-E 3015 600/5A 10VA Cl. 0.5s
- 70142-0272-0100 – ALO-E 3015 750/5A 1VA Cl. 0.2
- 70142-0272-0150 – ALO-E 3015 750/5A 1.5VA Cl. 0.2
- 70142-0272-0250 – ALO-E 3015 750/5A 2.5VA Cl. 0.2
- 70142-0272-0500 – ALO-E 3015 750/5A 5VA Cl. 0.2
- 70142-0273-0100 – ALO-E 3015 750/5A 1VA Cl. 0.2s
- 70142-0273-0150 – ALO-E 3015 750/5A 1.5VA Cl. 0.2s
- 70142-0273-0250 – ALO-E 3015 750/5A 2.5VA Cl. 0.2s
- 70142-0273-0500 – ALO-E 3015 750/5A 5VA Cl. 0.2s
- 70142-0274-0250 – ALO-E 3015 750/5A 2.5VA Cl. 0.5
- 70142-0276-0500 – ALO-E 3015 750/5A 5VA Cl. 0.5
- 70142-0278-1000 – ALO-E 3015 750/5A 10VA Cl. 0.5
- 70142-0280-0150 – ALO-E 3015 750/5A 1.5VA Cl. 0.5s
- 70142-0280-0250 – ALO-E 3015 750/5A 2.5VA Cl. 0.5s
- 70142-0280-0500 – ALO-E 3015 750/5A 5VA Cl. 0.5s
- 70142-0280-1000 – ALO-E 3015 750/5A 10VA Cl. 0.5s
- 70142-1862-0150 – ALO-E 3015 150/5A 1.5VA Cl. 0.2s
- 70142-1863-0200 – ALO-E 3015 200/5A 2VA Cl. 0.2s
- 70142-1907-0150 – ALO-E 3015 150/1A 1.5VA Cl. 0.2s
- 70142-1908-0200 – ALO-E 3015 200/1A 2VA Cl. 0.2s
- 70142-1909-0200 – ALO-E 3015 250/5A 2VA Cl. 0.2s
- 70142-1910-0200 – ALO-E 3015 250/1A 2VA Cl. 0.2s
- 70142-1911-0200 – ALO-E 3015 300/1A 2VA Cl. 0.2s
- 70142-1912-0200 – ALO-E 3015 300/5A 2VA Cl. 0.2s
- 70142-1913-0200 – ALO-E 3015 400/5A 2VA Cl. 0.2s
- 70142-1914-0200 – ALO-E 3015 400/1A 2VA Cl. 0.2s
- 70142-1915-0150 – ALO-E 3015 500/5A 1.5VA Cl. 0.2s
- 70142-1916-0150 – ALO-E 3015 500/1A 1.5VA Cl. 0.2s
- 70142-1917-0250 – ALO-E 3015 600/5A 2.5VA Cl. 0.2s
- 70142-1918-0250 – ALO-E 3015 600/1A 2.5VA Cl. 0.2s
