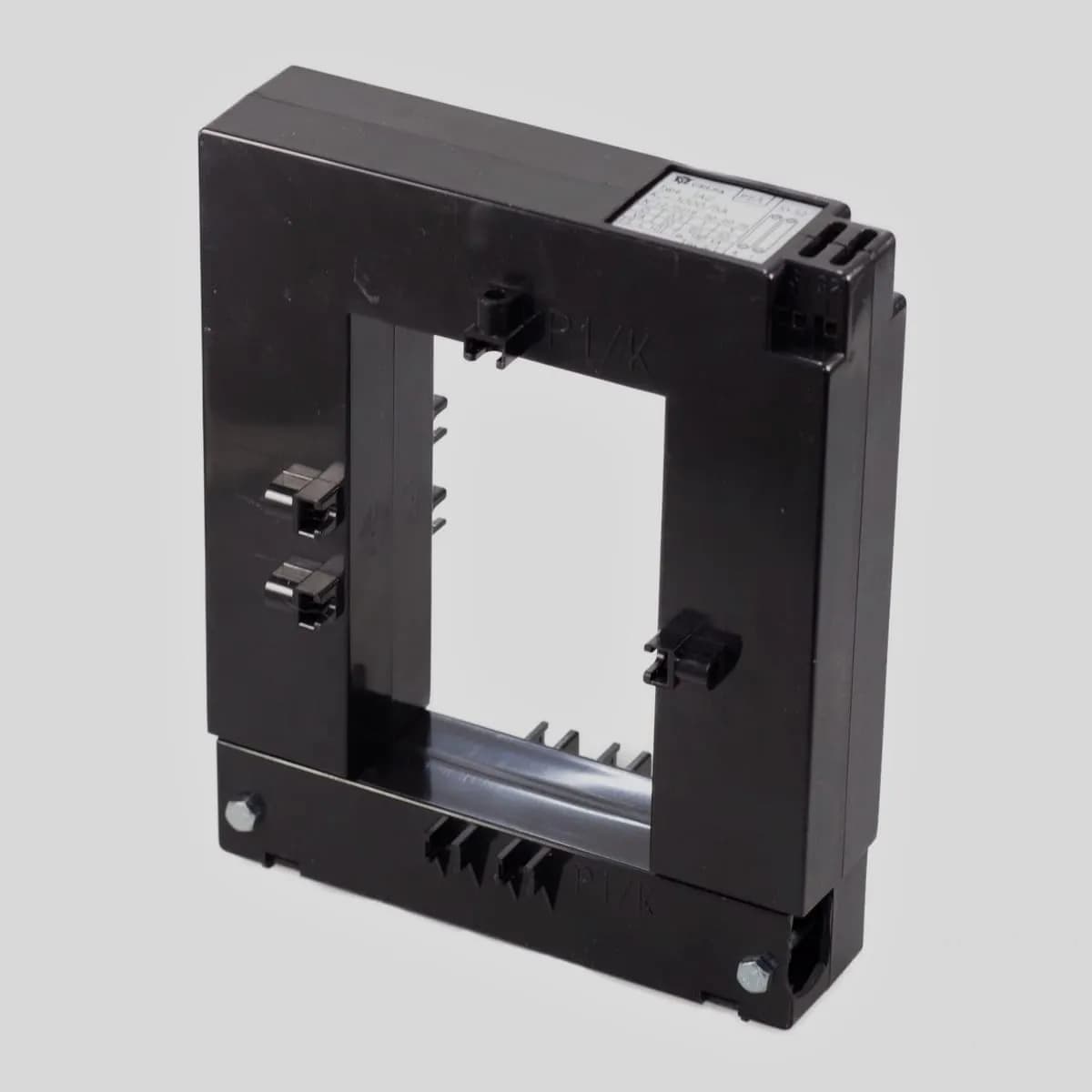

IAG
Transformadores de corriente
Características del artículo
- El núcleo del transformador se puede separar con facilidad.
- Excelente para el montaje posterior, ya que no es necesario interrumpir el circuito primario.
- Fijación sencilla y segura sobre la pletina: el transformador encaja de forma audible.
- Buena sujeción mediante tornillos de apriete.
- Conductor redondo
- Ø 80 mm
- Pletina primaria
- 30 x 15 mm, 80 x 12 mm, 120 x 10 mm, 4 x 120 x 10 mm
- Dimensiones (an × al × pr)
- 163 × 200 × 41 mm
- Corriente asignada
- 600, 750, 800, 1000, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 500 A
- Factor de seguridad
- FS 5
| Conductor redondo | Ø 80 mm |
| Pletina primaria | 30 x 15 mm, 80 x 12 mm, 120 x 10 mm, 4 x 120 x 10 mm |
| Dimensiones (an × al × pr) | 163 × 200 × 41 mm |
| Corriente asignada | 600, 750, 800, 1000, 1200, 1500, 1600, 2000, 2500, 3000, 4000, 500 A |
| Factor de seguridad | FS 5 |
Condiciones de uso
| Corriente secundaria | 5 A o 1 A |
| Frecuencia nominal | 50 - 60 Hz |
| Tensión de servicio máx. admisible | 720 V |
| Test tensión | 3 kV / 1 min |
| Corriente térmica permanente asignada | Icth = 1,2 x Ipr |
| Térmico asignado de corta duración withstand corriente | Ith = 60 x Ipr |
| Asignado impulse corriente | Idyn = 2,5 x Ith |
| Overcurrent rating (FS) | n < 5 |
| Clase de aislamiento | E / F / H |
| Normative standards | IEC 61869 Teil 1 + 2 / DIN EN 42600 |
| Carcasa | Gehäuse aus selbstverlöschendem PA66 V0 nach UL 94 |
Condiciones ambientales
| Installation location | Indoor use |
| Temperatura ambiente (funcionamiento) | -40°C ... +60°C |
| Temperatura ambiente (almacenamiento / transport) | -40°C ... +60°C |
| Altitude | up to 1000 m |
Types
| Output | Cl. | Rated current A | VA | ||||
|---|---|---|---|---|---|---|---|
| 500 | 600 | 750 | 800 | 1000 | |||
| 1 A | 0.5 | – | |||||
| 1 | |||||||
| 5 A | 0.5 | – | |||||
| 1 | |||||||
| 1200 | 1500 | 1600 | 2000 | 2500 | VA | ||
| 1 A | 0.5 | ||||||
| 1 | |||||||
| 5 A | 0.5 | ||||||
| 1 | |||||||
| 3000 | VA | ||||||
| 1 A | 0.5 | ||||||
| 1 | |||||||
| 5 A | 0.5 | ||||||
| 1 | |||||||
| Output | Cl. | Rated current A | |
|---|---|---|---|
| 500 | 600 | ||
| 1 A | 0.5 | – | |
| 1 | |||
| 5 A | 0.5 | – | |
| 1 | |||
| 750 | 800 | ||
| 1 A | 0.5 | ||
| 1 | |||
| 5 A | 0.5 | ||
| 1 | |||
| 1000 | 1200 | ||
| 1 A | 0.5 | ||
| 1 | |||
| 5 A | 0.5 | ||
| 1 | |||
| 1500 | 1600 | ||
| 1 A | 0.5 | ||
| 1 | |||
| 5 A | 0.5 | ||
| 1 | |||
| 2000 | 2500 | ||
| 1 A | 0.5 | ||
| 1 | |||
| 5 A | 0.5 | ||
| 1 | |||
| 3000 | |||
| 1 A | 0.5 | ||
| 1 | |||
| 5 A | 0.5 | ||
| 1 | |||
Click an article number to request that variant directly.
Documents
neutral · independiente del fabricante
Texto de prestaciones neutral para su uso directo en la licitación, sin tipo ni fabricante.
Transformador de corriente para pletina, para medida según IEC 61869-1+2 (antes IEC 60044-1), DIN VDE 0414. Apto para montaje posterior, ya que no es necesario abrir el circuito primario. Tensión asignada de servicio 0,72 kV, clase de aislamiento E.
- Clase de precisión: ______________
- Corriente primaria asignada: ______ A
- Corriente secundaria asignada: ______ A
- Potencia asignada: ______ VA
Montaje sobre la pletina existente, ejecución encapsulada con protección contra contactos, incluido material de fijación.
Suministrar y montar listo para el servicio.
Producto elegido:
Fabricante: ___________________ Tipo: ____________
