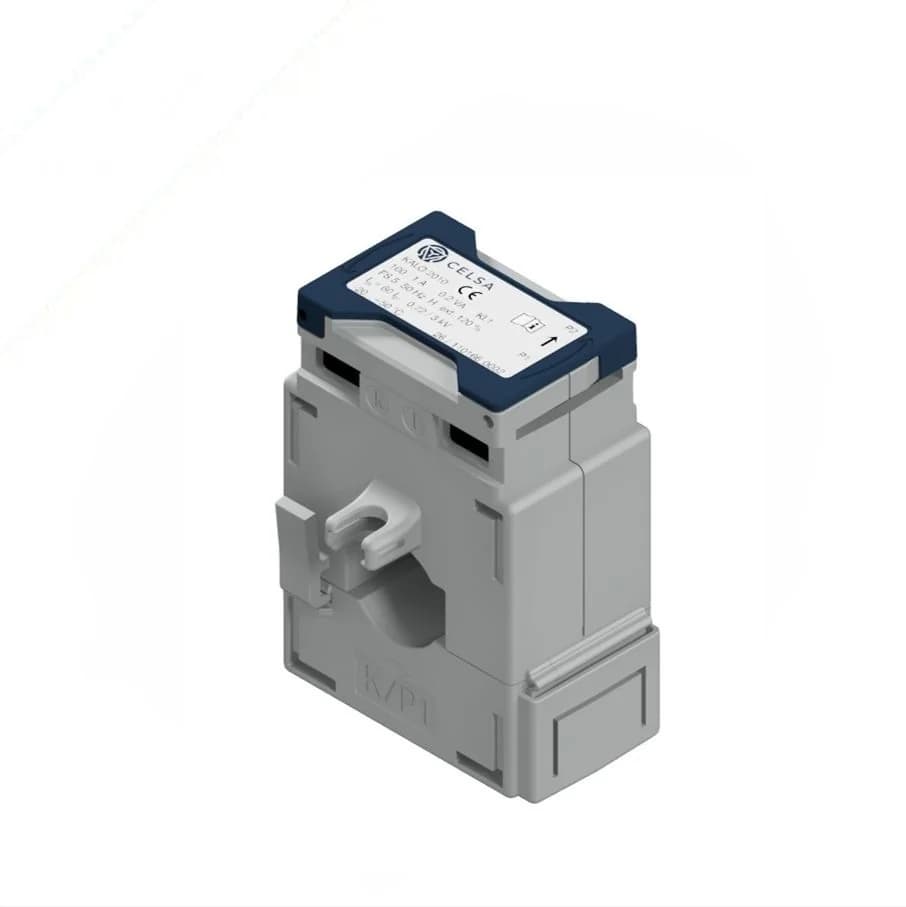

KALO 2010Próximamente
Transformadores de corriente
Características del artículo
- El núcleo del transformador se puede separar con facilidad.
- Excelente para el montaje posterior, ya que no es necesario interrumpir el circuito primario.
- Fijación sencilla y segura sobre la pletina: el transformador encaja de forma audible.
- Buena sujeción mediante tornillos de apriete.
- Conductor redondo
- Ø 9 mm
- Corriente asignada
- 100, 125, 150, 200, 250 A
- Factor de seguridad
- FS 5
| Conductor redondo | Ø 9 mm |
| Corriente asignada | 100, 125, 150, 200, 250 A |
| Factor de seguridad | FS 5 |
Condiciones de uso
| Normative standards | IEC 61869 parte 1 + 2 |
| Asignado de corta duración térmico corriente | Ith = 60 x Ipr / 1s |
| Asignado permanente térmico corriente | Icth = 1 |
| Asignado aislamiento level | 0,72/3/-kV |
| Asignado frecuencia | 50 - 60 Hz |
| Clase de aislamiento | E / F / H |
Condiciones ambientales
| Installation location | Indoor use |
| Temperatura ambiente | -10°C ... +55°C |
| relative humidity | 5% ... 85%, no condensation |
| Altitude | up to 2000 m |
| Clase de protección (secundario bornes) | IP20 |
| Remark | Solo suitable para insulated conductor |
| Output | Cl. | Rated current A | VA | ||||
|---|---|---|---|---|---|---|---|
| 100 | 125 | 150 | 200 | 250 | |||
| 1 A | 0.5 | – | – | – | |||
| 1 | – | – | |||||
| 5 A | 0.5 | – | – | – | – | ||
| 1 | – | – | – | ||||
| 333 mV | 0.5 | – | – | – | |||
| 1 | – | – | |||||
| Output | Cl. | Rated current A | |
|---|---|---|---|
| 100 | 125 | ||
| 1 A | 1 | ||
| 333 mV | 1 | ||
| 150 | 200 | ||
| 1 A | 0.5 | – | |
| 1 | – | ||
| 5 A | 1 | ||
| 333 mV | 0.5 | – | |
| 1 | – | ||
| 250 | |||
| 1 A | 0.5 | ||
| 5 A | 0.5 | ||
| 333 mV | 0.5 | ||
Click an article number to request that variant directly.
Texto de prestaciones neutral para su uso directo en la licitación, sin tipo ni fabricante.
Transformador de corriente de núcleo partido para medida según IEC 61869-1+2, DIN VDE 0414. Tensión asignada de servicio 0,72 kV, corriente asignada de corta duración Iₜₕ = 60×Iₙ, clase de aislamiento E. Núcleo partido para montaje posterior sin interrumpir el circuito primario.
- Clase de precisión: 0,5 o 1
- Corriente primaria asignada: ______ A
- Sección del conductor / Ø del conductor: ______ mm
- Corriente secundaria asignada: 5 A o 1 A
- Potencia asignada: _________ VA
Núcleo abatible con cierre seguro. Montaje sobre el conductor existente sin interrumpir el circuito. Ejecución compacta, incluido material de fijación y puente de cortocircuito.
Suministrar y montar listo para el servicio.
Producto elegido:
Fabricante: ___________________ Tipo: ____________
