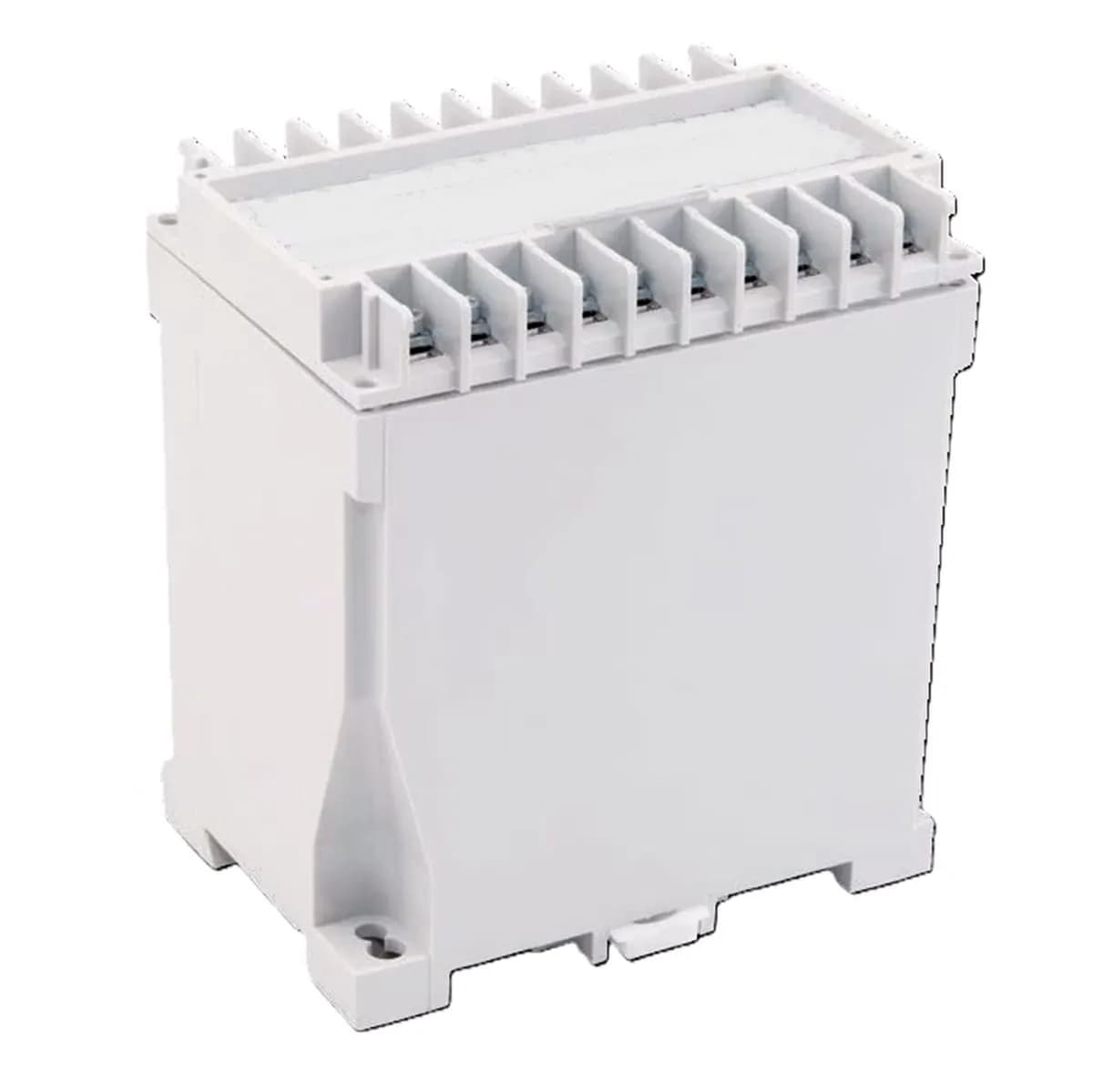

SSRK-6
Transformadores de corriente
Los transformadores sumadores SSRK-2 a SSRK-6 están concebidos especialmente para su uso con transformadores de corriente de núcleo partido. Permiten sumar de 2 a 6 corrientes en el circuito secundario de transformadores de baja potencia. Su construcción compacta y su elevada precisión (clase 0,5) hacen que estos transformadores sean idóneos para la medición de energía en redes de baja tensión. La carga reducida, de solo 0,2 VA, está adaptada específicamente a la baja potencia de salida de los transformadores de núcleo partido.
- Dimensiones (an × al × pr)
- 100 × 115 × 73 mm
- Carcasa
- D20
- Número de entradas
- 6
- Transformador principal
- Equal
- Peso
- 600 g
| Dimensiones (an × al × pr) | 100 × 115 × 73 mm |
| Carcasa | D20 |
| Número de entradas | 6 |
| Transformador principal | Equal |
| Peso | 600 g |
Características eléctricas
| Max. Tensión asignada | 720 V |
| Test tensión de aislamiento | 4 kV, 1 mín. |
| Asignado de corta duración térmico corriente (Ith) | 60 x Ir |
| Corriente dinámica asignada (Idyn) | 2.5 x Ith |
| Frecuencia | 50 - 60 Hz |
| Self-consumption | <0,1VA por canal |
| Clase de aislamiento | E |
Características mecánicas
| Carcasa | Made de self-extinguishing ABS UL94 V-0 |
| Grado de protección | IP40 |
| Temperatura de servicio | –5°C a +55°C |
| Relative humidity | 5–85%, non-condensing |
| Montaje | Carril DIN según DIN EN 50022 o tornillo montaje |
| Secundario conexiones | Bornes de tornillo, máx. 1.5 mm² |
| Max. Ratio para unequal main transducers | 1:10 |
| Norm | IEC 61869-2 |
Types
| Output | Cl. | Rated current A | VA | |
|---|---|---|---|---|
| 1 | 5 | |||
| 1A | 0.5 | – | ||
| 5A | 0.5 | – | ||
| Output | Cl. | Rated current A | |
|---|---|---|---|
| 1 | 5 | ||
| 1A | 0.5 | – | |
| 5A | 0.5 | – | |
Click an article number to request that variant directly.
