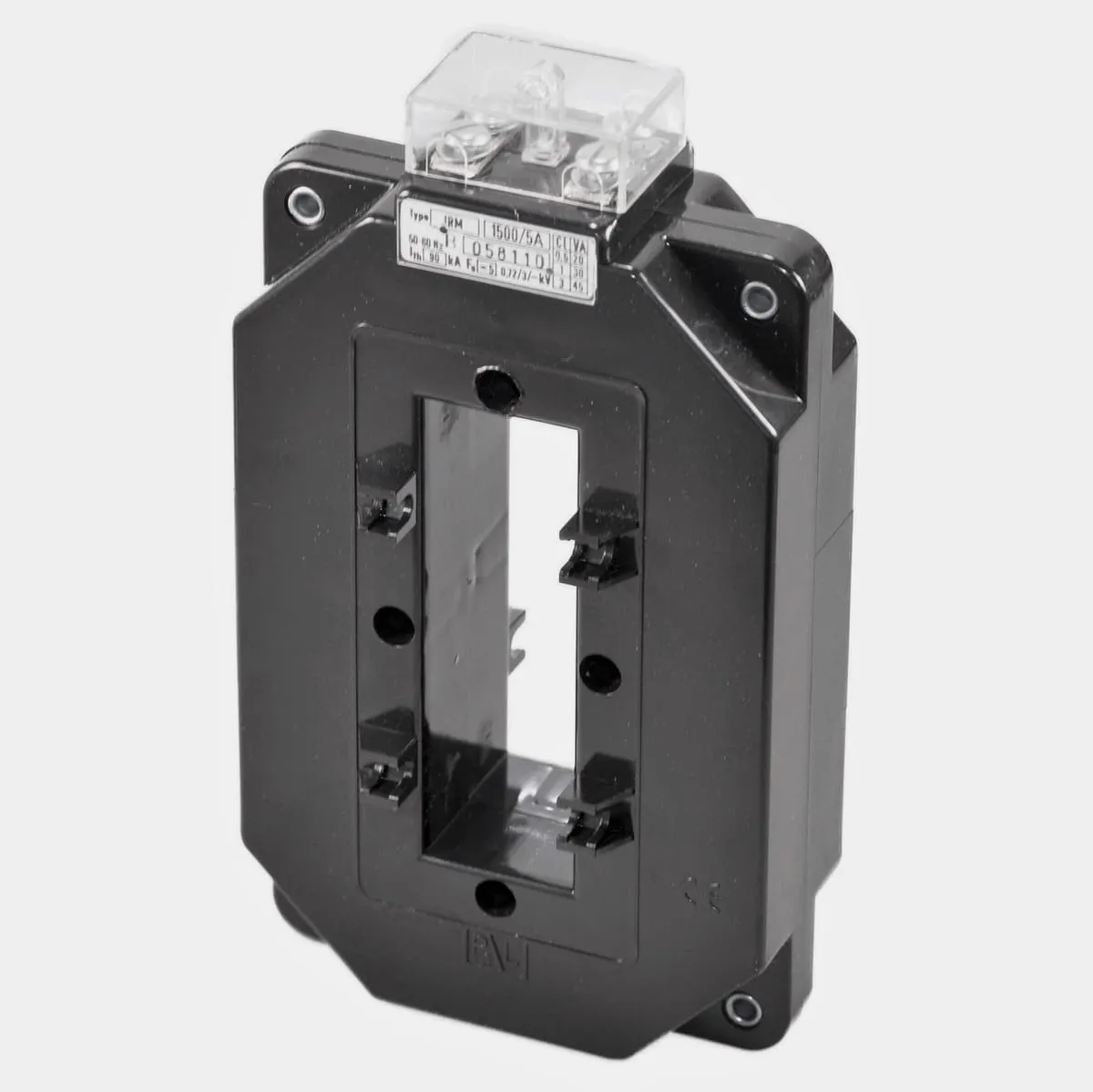

IRM
Schutzstromwandlerab 125,24 € inkl. MwSt.Mindermengenzuschlag 15,00 € bei Bestellwert unter 100,00 € netto
Lieferung bis Mo., 21.12.2026
Merkmale dieses Modells: Primärschiene: 30 x 15 mm, 80 x 12 mm, 100 x 10 mm, 2 x 100 x 10 mm, 4 x 30 x 10 mm · Maße (B × H × T): 115 × 205 × 64 mm · Nennstrom: 1500 – 4000 A
- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert
Produktbeschreibung
Artikelmerkmale
- Dieser Schutzstromwandler wird zum Anlagenschutz in Verbindung mit den entsprechenden Schaltgeräten eingesetzt
- In zahlreichen Schutzklassen erhältlich
- Plombierbare Sekundärklemmenabdeckungen aus durchsichtigem Polycarbonat
- Doppel-Sekundärklemmen bei allen Ausführungen zum Kurzschließen der Sekundärwicklungen vor dem Öffnen des Sekundärstromkreises
- Primärschiene
- 30 x 15 mm80 x 12 mm100 x 10 mm2 x 100 x 10 mm4 x 30 x 10 mm
- Maße (B × H × T)
- 115 × 205 × 64 mm
- Bauform
- Schutzstromwandler
- Sekundäranschluss
- Schraubanschluss
- Berührungsschutz
- ja
- Verpackung (B × H × T)
- 120 × 210 × 69 mm
- Nennstrom
- 1500 – 4000 A
- Überstrombegrenzungsfaktor
- FS 5
Anwendungsbedingungen
| Sekundärstrom | 5A / 1A / 333mV |
| Nennfrequenz | 50 - 60 Hz |
| max. zulässige Betriebsspannung | 720 V |
| Prüfspannung | 3 kV / 1 min |
| Thermischer Nenndauerstrom | Icth = 1,2 x Ipr |
| Thermischer Bemessungs-Kurzzeitstrom | Ith = 60 x Ipr |
| Bemessungs-Stoßstrom | Idyn = 2,5 x Ith |
| Überstromziffer (FS) | n < 5 |
| Isolationsklasse | E / F / H |
| Normative Standards | IEC 61869 Teil 1 + 2 / DIN EN 42600 |
| Gehäuse | Gehäuse aus selbstverlöschendem PA66 V0 nach UL 94 |
Umgebungsbedingungen
| Einbauort | Verwendung im Innenbereich |
| Umgebungstemperatur (Betrieb) | -40°C ... +60°C |
| Umgebungstemperature (Lagerung / Transport) | -40°C ... +60°C |
| Höhe | bis 1000 m |
- 70030-4511 – IRM 1500/1A 3.75VA Kl. 5P10
- 70030-4512 – IRM 4000/1A 10VA Kl. 5P10
- 70030-4513 – IRM 1500/1A 3.75VA Kl. 10P10
- 70030-4514 – IRM 1600/1A 5VA Kl. 10P10
- 70030-4515 – IRM 2000/1A 7.5VA Kl. 10P10
- 70030-4516 – IRM 2500/1A 7.5VA Kl. 10P10
- 70030-4517 – IRM 3000/1A 10VA Kl. 10P10
- 70030-4518 – IRM 4000/1A 10VA Kl. 10P10
- 70030-4519 – IRM 1500/1A 15VA Kl. 5P5
- 70030-4520 – IRM 1600/1A 15VA Kl. 5P5
- 70030-4521 – IRM 2000/1A 20VA Kl. 5P5
- 70030-4522 – IRM 2500/1A 20VA Kl. 5P5
- 70030-4523 – IRM 3000/1A 30VA Kl. 5P5
- 70030-4524 – IRM 4000/1A 30VA Kl. 5P5
- 70030-4525 – IRM 1500/1A 15VA Kl. 10P5
- 70030-4526 – IRM 1600/1A 15VA Kl. 10P5
- 70030-4527 – IRM 2000/1A 20VA Kl. 10P5
- 70030-4528 – IRM 2500/1A 30VA Kl. 10P5
- 70030-4529 – IRM 3000/1A 30VA Kl. 10P5
- 70030-4530 – IRM 4000/1A 45VA Kl. 10P5
- 70030-4531 – IRM 1500/5A 3.75VA Kl. 5P10
- 70030-4532 – IRM 1600/5A 5VA Kl. 5P10
- 70030-4533 – IRM 1500/5A 3.75VA Kl. 10P10
- 70030-4534 – IRM 1600/5A 5VA Kl. 10P10
- 70030-4535 – IRM 2000/5A 7.5VA Kl. 10P10
- 70030-4536 – IRM 2500/5A 7.5VA Kl. 10P10
- 70030-4537 – IRM 4000/5A 10VA Kl. 10P10
- 70030-4538 – IRM 1500/5A 15VA Kl. 5P5
- 70030-4539 – IRM 1600/5A 15VA Kl. 5P5
- 70030-4540 – IRM 2000/5A 20VA Kl. 5P5
- 70030-4541 – IRM 2500/5A 20VA Kl. 5P5
- 70030-4542 – IRM 3000/5A 30VA Kl. 5P5
- 70030-4543 – IRM 4000/5A 30VA Kl. 5P5
- 70030-4544 – IRM 1500/5A 15VA Kl. 10P5
- 70030-4545 – IRM 1600/5A 15VA Kl. 10P5
- 70030-4546 – IRM 2000/5A 20VA Kl. 10P5
- 70030-4547 – IRM 2500/5A 30VA Kl. 10P5
- 70030-4548 – IRM 3000/5A 30VA Kl. 10P5
- 70030-4549 – IRM 4000/5A 45VA Kl. 10P5
- 70097-3390 – IRM 2000/5A 5VA Kl. 5P10
- 70097-3658 – IRM 1600/1A 5VA Kl. 5P10
- 70097-3659 – IRM 2000/1A 5VA Kl. 5P10
- 70097-3660 – IRM 2500/1A 7.5VA Kl. 5P10
- 70097-3661 – IRM 3000/1A 10VA Kl. 5P10
- 70097-3668 – IRM 3000/5A 10VA Kl. 5P10
- 70097-3811 – IRM 3000/5A 10VA Kl. 10P10
- 70097-3867 – IRM 4000/5A 10VA Kl. 5P10
- 70097-3868 – IRM 2500/5A 7.5VA Kl. 5P10
