Stromwandler

Alle CELSA-Stromwandler auf einer Liste: Aufsteckstromwandler für Neuanlagen, Klappwandler zum Nachrüsten ohne Abklemmen, geeichte Stromwandler für die Abrechnung, Schutzstromwandler für Schutzrelais und Summenstromwandler für mehrere Abgänge. Gefertigt in Römerberg nach DIN EN 61869. Unter der Liste: der Ratgeber mit Funktion, Bauformen, Übersetzung, Genauigkeitsklassen, Bürde, Anschluss und Auswahlhilfe.

Unsicher, welcher Wandler passt?

Der Assistent fragt Schritt für Schritt nach Zweck, Einbau und Strom und zeigt die passenden Artikel.

Wandler-Finder starten

Untergruppen

Produkte

Funktionsprinzip Stromwandler am CELSA Aufsteckstromwandler ALO: Kabel mit 250 A durch das Fenster, Blick ins Innere auf Eisenkern und Sekundärwicklung mit 50 Windungen, 5 A Sekundärstrom über S1 und S2, Drehdeckel mit integrierter Kurzschlussbrücke
So funktioniert ein Stromwandler: Der hohe Strom im Primärleiter erzeugt im Eisenkern ein Magnetfeld, die Sekundärwicklung liefert daraus einen kleinen Strom im festen Verhältnis – bei 250/5 A also 5 A.

Welcher Stromwandler passt?

BauformEinsatzPrimärstromSekundärKlassen
Aufsteckstromwandler ALONeuanlage, Schaltschrank, Hauptverteilungbis 6000 A1 A, 5 A, 333 mV0,5 – 3
Wickelstromwandler WALOkleine Ströme mit eigener Primärwicklung1 A – 40 A1 A, 5 A, 333 mV0,5, 1
Klappwandler (teilbar)Nachrüsten ohne Abklemmen, Kabel und Schiene60 A – 3000 A1 A, 5 A, 333 mV0,5, 1, 3
Geeichte StromwandlerAbrechnung gegenüber Dritten1 A – 5000 A1 A, 5 A0,2S – 0,5
SchutzstromwandlerSchutzrelais, Überstromschutz75 A – 4000 A1 A, 5 A5P5 – 10P10

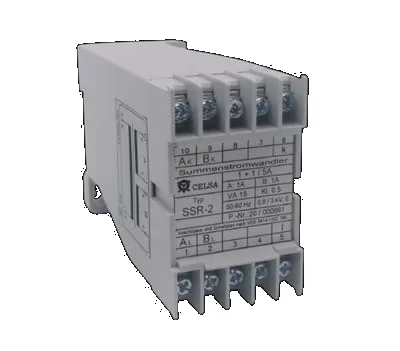

Summenstromwandlermehrere Abgänge auf einen Zähler2 – 9 Eingänge1 A, 5 A0,5, 1
Rogowski-Spulensehr hohe Ströme, beengter Einbau, ohne EisenkernflexibelSpannungssignal–

Die passende Übersetzung (z. B. 400/5 A) und Öffnung grenzen die Filter der Liste ein; jede Übersetzung hat eine eigene Übersicht, etwa Stromwandler 400/5 A. Alle Übersetzungen und Bauformen stehen unten unter „Stromwandler nach Übersetzung“.

Was ist ein Stromwandler?

Ein Stromwandler ist ein Messwandler für Wechselstrom. Er bildet den Strom im Primärleiter – Kabel oder Stromschiene – in einem festen Verhältnis auf einen kleinen Sekundärstrom ab, meist 5 A oder 1 A, den Zähler, Messgeräte, Messumformer und Schutzrelais gefahrlos verarbeiten. Der Leiter wird durch das Fenster des Wandlers geführt, bei Wickelstromwandlern an die Primärklemmen angeschlossen. Der Wechselstrom erzeugt im Eisenkern ein magnetisches Wechselfeld, das in der Sekundärwicklung den Strom im Übersetzungsverhältnis induziert: Bei einem Wandler 250/5 A fließen sekundär 5 A, wenn primär 250 A fließen.

Am Sekundärkreis hängen die Geräte. Ihr Eigenverbrauch und die Zuleitung bilden die Bürde, die der Wandler mit seiner Nennleistung in VA treiben muss. Der Sekundärkreis darf unter Last nie offen bleiben, sonst entstehen an den Klemmen gefährliche Spannungen. Bei den CELSA-Wandlern ALO, KALO und WALO sitzt die Kurzschlussbrücke im Drehdeckel: Deckel drehen, der Wandler ist kurzgeschlossen, das Messgerät kann abgeklemmt werden. CELSA fertigt alle Stromwandler in Römerberg nach DIN EN 61869; das Gehäuse besteht aus selbstverlöschendem Polycarbonat V0 nach UL 94.

Bauformen: Aufsteck-, Wickel-, Klapp-, Schutz- und Summenstromwandler

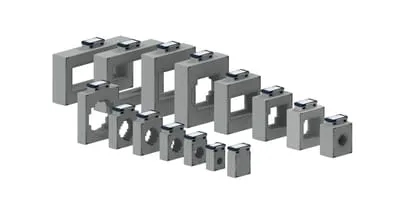

Aufsteckstromwandler ALO (auch Durchsteckstromwandler) sind die Standardbauform für Neuanlagen, Hauptverteilungen und Schaltschränke: Der Leiter wird durch das Fenster geführt, der Stromkreis muss dafür unterbrochen werden. Primärströme bis 6000 A bei nur 30 mm Bautiefe; Befestigungsmaterial für Sammelschiene oder Kabel liegt bei, die Schnappbefestigung für die Hutschiene EN 50022-35 gibt es als Zubehör. Für sehr hohe Ströme über den Bereich der Aufsteckwandler hinaus und für beengte Einbauorte sind Rogowski-Spulen die Alternative: flexible Luftspulen ohne Eisenkern und ohne Sättigung.

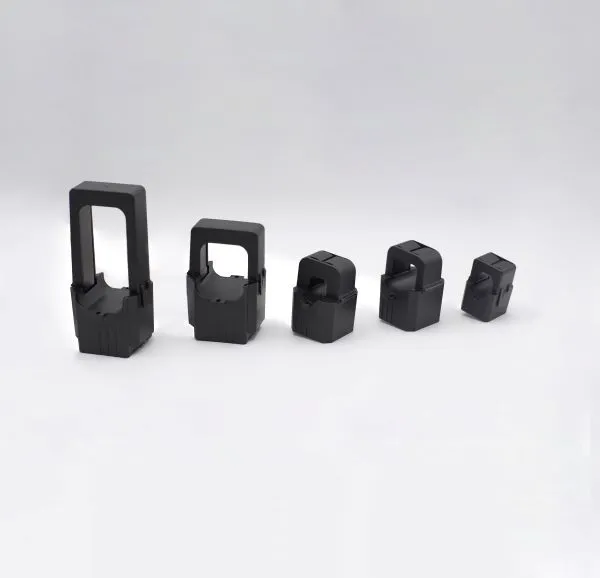

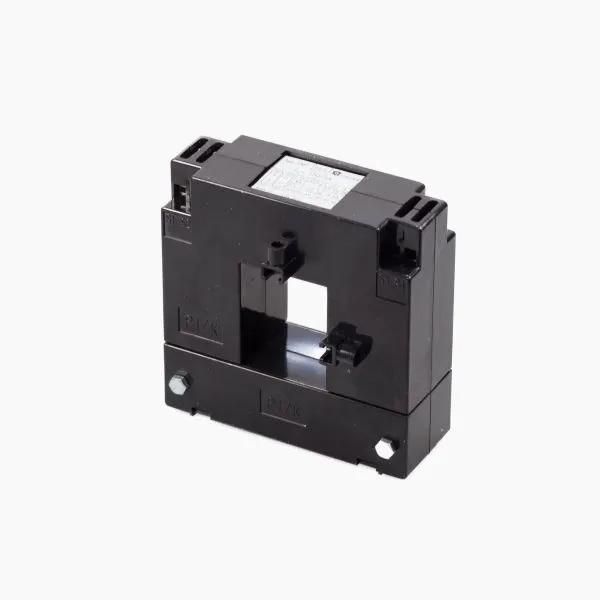

Wickelstromwandler WALO haben eine eigene Primärwicklung für kleine Primärströme von 1 A bis 40 A. Klappwandler – Klappstromwandler, teilbare oder klappbare Stromwandler – werden geöffnet, um den vorhandenen Leiter gelegt und wieder geschlossen; der Primärstromkreis bleibt dabei in Betrieb. Drei Bauformen: Kabelumbauwandler TQ und TC für 60 A bis 1000 A mit UV-beständigen Kabelbindern, der Klapp-Stromwandler KALO für Kabel und Schiene von 100 A bis 1000 A und Schienenumbauwandler IAG, IAM und IAP für 60 A bis 3000 A, die hörbar auf der Sammelschiene verrasten.

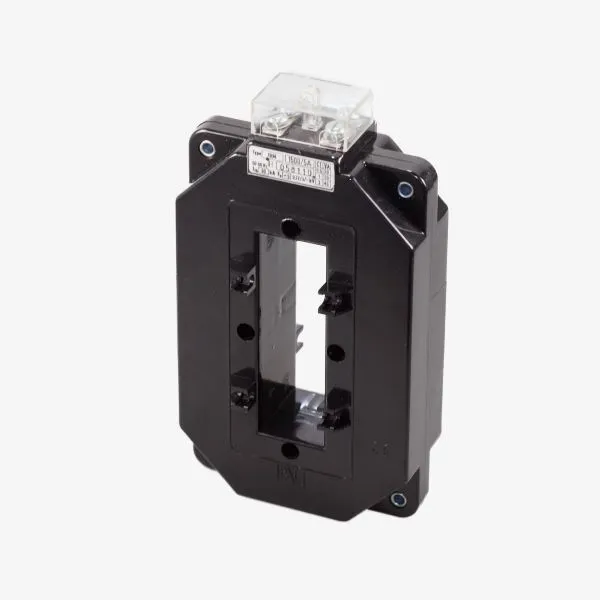

Geeichte Stromwandler ALO-E und WALO-E sind konformitätsbewertet und für Verrechnungszwecke zugelassen; die Bauart ist von der Physikalisch-Technischen Bundesanstalt (PTB) zugelassen. Schutzstromwandler in den Klassen 5P5 bis 10P10 für 75 A bis 4000 A übertragen auch hohe Überströme formgetreu an Schutzrelais und haben Doppel-Sekundärklemmen zum Kurzschließen. Summenstromwandler SSR und SSRK addieren die Sekundärströme von 2 bis 9 Hauptwandlern, damit ein Zähler den Gesamtstrom mehrerer Abgänge misst. Den Vergleich aller Bauformen mit Einbau, Öffnung und Klassen zeigt Stromwandler-Bauformen im Vergleich.

Übersetzung: Primärstrom und Sekundärstrom

Die Übersetzung – zum Beispiel 400/5 A – nennt den Primärnennstrom und den Sekundärnennstrom. Ihr Quotient ist der Wandlerfaktor: 400/5 A ergibt 80, 400/1 A ergibt 400; mit ihm rechnet der Zähler den Sekundärstrom auf den Primärstrom zurück. Den Primärnennstrom wählt man knapp über dem höchsten Betriebsstrom des Leiters. Ein stark überdimensionierter Wandler misst im Teillastbereich ungenauer, weil die Fehlergrenzen nach IEC 61869-2 bei 5 % und 20 % des Nennstroms weiter sind als bei 100 %.

5 A sekundär ist der Standard für Zähler und Messgeräte in der Nähe des Wandlers. 1 A lohnt sich bei langen Messleitungen: Die Leitungsverluste steigen mit dem Quadrat des Stroms und betragen bei 1 A ein Fünfundzwanzigstel der Verluste bei 5 A. 333 mV liefern Wandler für Energiezähler und Monitoringsysteme mit Spannungseingang. Zu jeder Übersetzung gibt es eine eigene Übersicht, etwa Stromwandler 400/5 A, 100/5 A oder 150/5 A; alle Ausführungen mit 1 A Sekundärstrom sammelt die Seite Stromwandler 1 A. Übersetzungsverhältnis, Wandlerfaktor und Sekundärstrom rechnet der Ratgeber Stromwandler berechnen vor.

Genauigkeitsklassen 0,2, 0,5, 0,5S, 1 und 3

Die Genauigkeitsklasse nennt den zulässigen Stromfehler in Prozent bei Nennstrom. Ein Wandler der Klasse 0,5 darf bei 100 % und 120 % des Primärnennstroms höchstens ±0,5 % vom idealen Übersetzungsverhältnis abweichen und den Strom um höchstens ±30 Winkelminuten verschieben. Bei 20 % und 5 % des Nennstroms sind die Grenzen weiter; unter 5 % legt die Norm für die Klassen 0,2, 0,5 und 1 nichts fest. Die S-Klassen 0,2S und 0,5S sind bis 1 % des Nennstroms festgelegt und halten schon ab 20 % den vollen Klassenwert – sie passen zu Messstellen, deren Last oft weit unter dem Nennstrom liegt. Klasse 3 ist nur zwischen 50 % und 120 % festgelegt und für reine Anzeige gedacht.

Fehlergrenzen nach IEC 61869-2

Klasse1 % In5 % In20 % In100–120 % InFehlwinkel bei In
0,2S±0,75 %±0,35 %±0,2 %±0,2 %±10′
0,2–±0,75 %±0,35 %±0,2 %±10′
0,5S±1,5 %±0,75 %±0,5 %±0,5 %±30′
0,5–±1,5 %±0,75 %±0,5 %±30′
1–±3 %±1,5 %±1 %±60′
3–––±3 % (50–120 % In)nicht festgelegt

In = Primärnennstrom. „–“: Die Norm legt an diesem Punkt keinen Grenzwert fest. Gültig bei Nennfrequenz und 25–100 % der Nennbürde (Klasse 3: 50–100 %).

Für die Abrechnung gegenüber Dritten braucht es geeichte (konformitätsbewertete) Wandler zusammen mit einem MID-Zähler; welche Klasse verlangt wird, legt der Netz- oder Messstellenbetreiber fest, üblich sind 0,5, 0,5S, 0,2 oder 0,2S. Für Energiemonitoring und Betriebsmessung genügt meist Klasse 1, für Lastvergleiche mit viel Teillast Klasse 0,5 oder 0,5S. CELSA fertigt Messwandler in den Klassen 0,5, 1 und 3, geeichte Wandler in 0,2S, 0,2, 0,5S und 0,5, Schutzwandler in 5P5 bis 10P10. Ausführlich: Genauigkeitsklassen von Stromwandlern und der Klassenvergleich je Betriebspunkt.

Bürde und Nennleistung in VA

Die Bürde ist die Last im Sekundärkreis: der Eigenverbrauch der angeschlossenen Geräte, der Widerstand der Messleitung (Hin- und Rückleiter) und die Übergangswiderstände der Klemmen, angegeben in VA bei Sekundärnennstrom. Die Nennleistung des Wandlers muss die Bürde abdecken. Ist die Bürde größer, sättigt der Kern früher und der Wandler misst zu klein; ist sie viel kleiner als die Nennleistung, ist die Klasse ebenfalls nicht mehr zugesichert, denn sie gilt zwischen 25 % und 100 % der Nennbürde.

Rechenbeispiel: 5 A sekundär, 10 m einfache Leitungslänge, Kupfer 2,5 mm². Der Leitungswiderstand beträgt 2 · 10 m · 0,0178 Ω·mm²/m / 2,5 mm² = 0,1424 Ω, der Leitungsverlust 5² · 0,1424 Ω = 3,56 VA. Mit einem Zähler von 0,5 VA ergibt das 4,06 VA – ein Wandler mit 5 VA Nennleistung passt. Mit 1 A sekundär wären es 0,14 VA Leitungsverlust. Der VA-Rechner rechnet mit Ihren Werten; Formel, Tabelle je Querschnitt und die Umrechnung in Ohm stehen im Ratgeber Bürde berechnen.

Anschluss: P1/P2, S1/S2 (k/l) und Erdung

Primärseitig trägt jeder Stromwandler die Kennzeichnung P1 und P2 (früher K und L): P1 zeigt zur Einspeisung, P2 zum Verbraucher. Die Sekundärklemmen S1 und S2 (früher k und l) führen zum Strompfad des Messgeräts, beim Energiezähler zum Stromeingang derselben Phase. Bei Drehstrom bekommt jede Phase ihren eigenen Wandler. Ein verdreht eingebauter Wandler kehrt bei Zählern, Leistungsmessgeräten und Messumformern das Vorzeichen um.

Wird der Sekundärkreis geerdet, dann an genau einem Punkt – an S1 (k) oder an S2 (l), bei allen Wandlern einer Messung gleich. Welche Klemme, legen die Technischen Anschlussbedingungen des Netzbetreibers oder die Planung fest; eine zweite Erdung bildet eine Schleife mit Ausgleichsströmen. Vor jedem Öffnen des Sekundärkreises wird der Wandler kurzgeschlossen: über die Wandlertrennklemme, bei ALO, ALO-E, KALO und WALO über die Kurzschlussbrücke im Drehdeckel, bei Schutzstromwandlern über die Doppel-Sekundärklemmen. Schaltplan und Schritte: Stromwandler anschließen.

Stromwandler für Zähler und Messumformer

Energiezähler mit Wandleranschluss wie DMC6 MID und ECM6 MID werden an Stromwandler mit 1 A oder 5 A Sekundärstrom angeschlossen; am Zähler wird der Wandlerfaktor eingestellt. Für die Abrechnung gegenüber Dritten gehören ein MID-Zähler und geeichte Wandler zusammen. Sollen mehrere Abgänge auf einen Zähler, addiert ein Summenstromwandler die Sekundärströme. Welche Wandler zu welchem Zähler passen, zeigt die Seite Stromwandler für Zähler.

Ein 4–20-mA-Signal für SPS und Leitsystem liefert nicht der Stromwandler selbst, sondern ein nachgeschalteter Messumformer: Die Leistungsmessumformer Pw-MU, Pnz-MU, Pz-MU, Pd-MU und Pdr-MU haben Stromeingänge für 1 A oder 5 A und werden an die Sekundärseite angeschlossen. Mehr dazu unter Messumformer 4–20 mA und im Ratgeber Stromwandler mit Messumformer.

Stromwandler richtig auswählen

Vier Angaben entscheiden: der Primärnennstrom (knapp über dem höchsten Betriebsstrom), der Sekundärstrom des Messgeräts (5 A, bei langen Messleitungen 1 A), die Genauigkeitsklasse (0,5 oder besser für die Abrechnung, sonst meist 1) und die Bürde in VA, die Messgerät und Leitung zusammen brauchen. Die Bauform folgt aus der Einbausituation: Liegt der Leiter frei (Neuanlage), ist der Aufsteckstromwandler die gängige und günstigste Lösung; soll in einer laufenden Anlage nachgerüstet werden, wird ein Klappwandler um Kabel oder Schiene gelegt. Kabeldurchmesser oder Schienenmaß bestimmen die Öffnung.

Schritt für Schritt erklärt es der Ratgeber Stromwandler richtig auswählen; der Wandler-Finder fragt dieselben Angaben ab und endet bei passenden Ausführungen mit Artikelnummer. Übersetzungen, die nicht in der Liste stehen, fertigt CELSA auf Anfrage.

Häufige Fragen

Was ist ein Stromwandler?

Ein Messwandler für Wechselstrom, der einen hohen Primärstrom in einem festen Verhältnis auf einen kleinen Sekundärstrom abbildet – meist 5 A oder 1 A –, den Zähler, Messgeräte und Schutzrelais gefahrlos verarbeiten. Ein 400/5-A-Wandler liefert bei 400 A im Leiter 5 A an das Messgerät.

Welche Übersetzung brauche ich?

Den Primärnennstrom wählt man knapp über dem höchsten Betriebsstrom des Leiters, den Sekundärstrom nach dem Eingang des Messgeräts (5 A oder 1 A). Zu jeder Übersetzung gibt es eine eigene Übersicht, z. B. Stromwandler 400/5 A oder 100/5 A.

Wie berechne ich das Übersetzungsverhältnis?

Primärnennstrom geteilt durch Sekundärnennstrom: 400/5 A ergibt den Wandlerfaktor 80, 150/5 A ergibt 30, 400/1 A ergibt 400. Fließen 200 A im Leiter eines 400/5-A-Wandlers, gibt er 2,5 A ab; der Zähler multipliziert mit 80 und zeigt 200 A.

Was ist der Unterschied zwischen Klasse 0,5 und 0,5S?

Beide erlauben bei Nennstrom ±0,5 %. Die S-Klasse ist bis 1 % des Nennstroms festgelegt (±1,5 %) und hält schon ab 20 % den vollen Klassenwert; Klasse 0,5 ist erst ab 5 % festgelegt und erlaubt dort ±1,5 %. Wo die Last oft weit unter dem Nennstrom liegt, misst ein 0,5S-Wandler im Teillastbereich genauer.

Welche Stromwandler sind für die Verrechnung zugelassen?

Für die Abrechnung gegenüber Dritten braucht es geeichte (konformitätsbewertete) Stromwandler zusammen mit einem MID-Zähler. CELSA fertigt dafür die Aufsteckstromwandler ALO-E und die Wickelstromwandler WALO-E mit PTB-Bauartzulassung in den Klassen 0,2S, 0,2, 0,5S und 0,5.

Muss der Stromkreis für den Einbau unterbrochen werden?

Beim Aufsteckstromwandler ja, weil der Leiter durch das Fenster geführt wird. Klappwandler (teilbare Stromwandler) werden geöffnet und um den Leiter gelegt – ohne den Primärstromkreis zu unterbrechen.

Warum muss der Sekundärkreis kurzgeschlossen werden?

Fließt primär Strom, treibt der Wandler seinen Sekundärstrom weiter. An offenen Klemmen entstehen dabei gefährlich hohe Spannungen, und der Kern kann sich bleibend magnetisieren. Vor jedem Abklemmen eines Messgeräts werden S1 und S2 deshalb kurzgeschlossen – bei ALO, KALO und WALO über die Kurzschlussbrücke im Drehdeckel.

Wird k (S1) oder l (S2) geerdet?

Geerdet wird genau eine der beiden Sekundärklemmen, bei allen Wandlern einer Messung dieselbe. Welche, legen die Technischen Anschlussbedingungen des Netzbetreibers oder die Planung fest. Nie beide Klemmen und nie an mehreren Stellen erden.

1 A oder 5 A Sekundärstrom?

5 A für Zähler und Messgeräte in der Nähe des Wandlers. Bei langen Messleitungen 1 A: Die Leitungsverluste betragen dann ein Fünfundzwanzigstel der Verluste bei 5 A. Alle Ausführungen mit 1 A stehen auf der Seite Stromwandler 1 A.

Gibt es Dreiphasen-Stromwandler?

Bei Drehstrom bekommt jede Phase ihren eigenen Stromwandler; Wandler, Strompfad und Spannungspfad des Zählers müssen zur selben Phase gehören. Für eine dreiphasige Messung werden also drei Wandler gleicher Übersetzung eingesetzt.

Gibt es Stromwandler mit 4–20 mA-Ausgang?

Ein Stromwandler liefert 1 A, 5 A oder 333 mV. Das 4–20-mA-Signal entsteht im nachgeschalteten Messumformer, etwa den Leistungsmessumformern Pw-MU bis Pdr-MU mit Stromeingang 1 A oder 5 A.

Liefert CELSA auch Sonderübersetzungen?

CELSA fertigt die Stromwandler selbst in Römerberg. Übersetzungen, die nicht in der Liste stehen, können über das Anfrageformular angefragt werden.

Stromwandler nach Übersetzung

Jede Übersetzung hat eine eigene Übersicht mit allen passenden Typen; je Bauform gibt es eigene Seiten. Außerdem: Stromwandler 1 A · Stromwandler für Zähler · Übersicht nach Übersetzung und Bauform
