Kabelumbau-Stromwandler (Kabelumbauwandler)
Kabelumbaustromwandler werden geöffnet, um das bestehende Kabel gelegt und mit UV-beständigen Kabelbindern gesichert – der Stromkreis bleibt in Betrieb. Die Baureihen TQ und TC decken 60 A bis 1000 A ab, sekundär 1 A, 5 A oder 333 mV, für Kabel bis ⌀ 42 mm. Welcher Typ zu Kabel und Übersetzung passt, zeigt die Tabelle; alle Übersetzungen der Kabelumbauwandler gibt es als eigene Seiten.
Produkte
Welcher Kabelumbauwandler passt?
| Typ | Primärstrom | Sekundär | Klasse | Nennleistung | Kabel bis ⌀ |
|---|---|---|---|---|---|

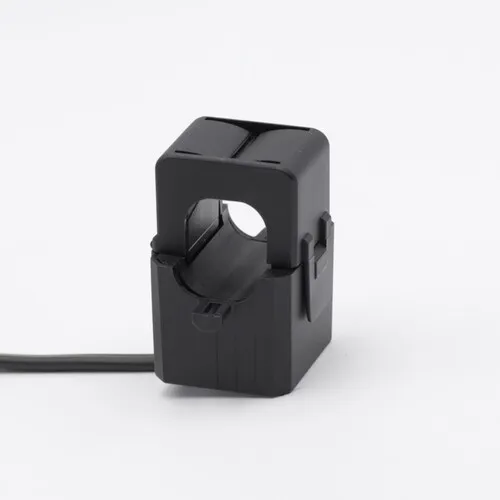

| TC 18 | 60 A bis 250 A | 1 A, 333 mV | 1, 3 | 0,2 VA | 18 mm |

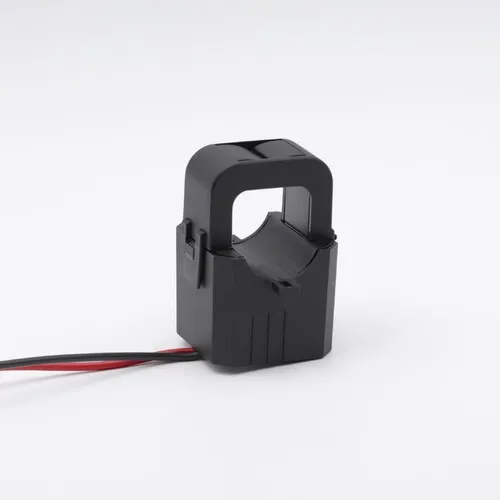

| TQ 18-B | 100 A bis 250 A | 1 A, 5 A | 0,5, 1 | 0,2 bis 1 VA | 18 mm |

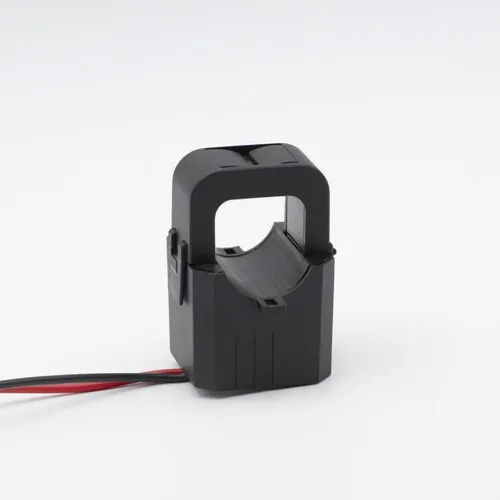

| TQ 27 | 150 A bis 500 A | 1 A, 5 A, 333 mV | 0,5, 1 | 0,2 bis 1 VA | 28 mm |

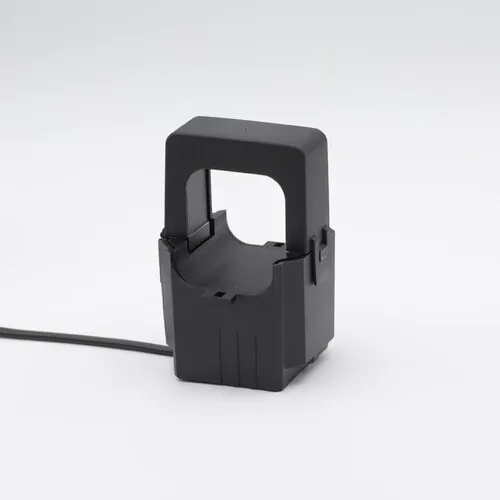

| TQ 42 | 250 A bis 1000 A | 1 A, 5 A, 333 mV | 0,5, 1 | 0,5 VA | 42 mm |

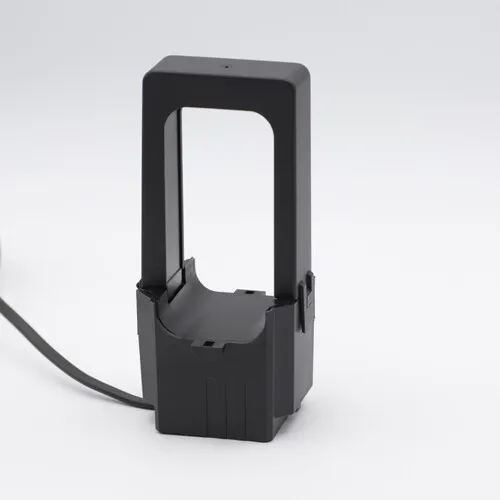

| TQ 84 | 250 A bis 1000 A | 1 A, 5 A | 0,5, 1 | 0,5 VA | 42 mm |
Für Kabel und Stromschienen zusammen: Klapp-Stromwandler KALO 2010, 3015 und 5012 (100 A bis 1000 A, Rundleiter ⌀ 9, 27 und 43 mm). Für Stromschienen: Schienenumbauwandler IAG, IAM und IAP.
Kabelumbauwandler für die Nachrüstung
Die Kabelumbau-Stromwandler sind sehr kompakt und finden auch in engen Einbauräumen Platz. Sie werden mit mehrfarbig kodierten Anschlussleitungen geliefert und sind besonders für digitale Messgeräte und Energiemonitoring geeignet – ebenso für den normalen Messbetrieb. Alle entsprechen DIN EN 61869.
Die Nennleistungen liegen zwischen 0,2 VA und 1 VA – genug für Energiezähler und digitale Messgeräte mit kurzer Leitung. Bei längeren Sekundärleitungen hilft der VA-Rechner bei der Prüfung der Bürde; die 333-mV-Ausführungen (TC 18, TQ 27, TQ 42) sind dafür unempfindlich, weil sie fast stromlos arbeiten.
Montage: Wandler öffnen, um das Kabel legen, schließen, mit den beiliegenden UV-beständigen Kabelbindern am Kabel fixieren. Die Pfeilrichtung (K → L, Energieflussrichtung) beachten, dann S1/S2 an Zähler oder Messgerät anschließen. Schritt für Schritt steht es im Ratgeber Stromwandler anschließen.
Kabelumbauwandler, Umbaustromwandler, Klappwandler – die Begriffe
Kabelumbauwandler, Kabelumbaustromwandler und Umbaustromwandler bezeichnen dieselbe Bauform: einen teilbaren Stromwandler für Kabel. Sie gehören zu den Klappwandlern, den teilbaren Stromwandlern insgesamt – dazu zählen auch die Schienenumbauwandler für Stromschienen und der KALO für Kabel und Schiene.
Mehrere Kabelumbauwandler fasst der Summenstromwandler SSRK zu einem Messwert zusammen, etwa für mehrere Abgänge an einem Zähler.
Häufige Fragen
Was ist ein Kabelumbauwandler?
Ein teilbarer Stromwandler, der um ein bestehendes Kabel gelegt wird, ohne den Primärstromkreis zu unterbrechen. Gesichert wird er mit UV-beständigen Kabelbindern.
Welcher Kabelumbau-Stromwandler passt auf mein Kabel?
Entscheidend ist der Kabeldurchmesser: TC 18 und TQ 18-B nehmen Kabel bis ⌀ 18 mm auf, TQ 27 bis ⌀ 28 mm, TQ 42 und TQ 84 bis ⌀ 42 mm. Dann die Übersetzung nach dem Betriebsstrom wählen – z. B. 250/5 A für einen Abgang mit bis zu 250 A.
Welche Kabelumbaustromwandler gibt es mit 333 mV?
TC 18, TQ 27 und TQ 42. TQ 18-B und TQ 84 liefern 1 A oder 5 A.
Welche Genauigkeitsklassen haben Kabelumbau-Stromwandler?
TQ in Klasse 0,5 oder 1, TC 18 in Klasse 1 oder 3 – die Klasse steht bei jeder Ausführung in der Artikelbezeichnung.
Sind Kabelumbauwandler geeicht?
Nein, sie sind Betriebsmesswandler für Anzeige, Überwachung und Energiemonitoring. Für die Abrechnung gegenüber Dritten braucht es [geeichte Stromwandler](/produkte/geeichte-aufsteckstromwandler) ALO-E oder WALO-E, für die der Leiter frei sein muss.
Kabelumbau-Stromwandler oder Aufsteckstromwandler?
Kabelumbauwandler für die Nachrüstung ohne Abschaltung, Aufsteckstromwandler für Neuanlagen, in denen der Leiter frei ist – sie sind die kostengünstigere Bauform.
