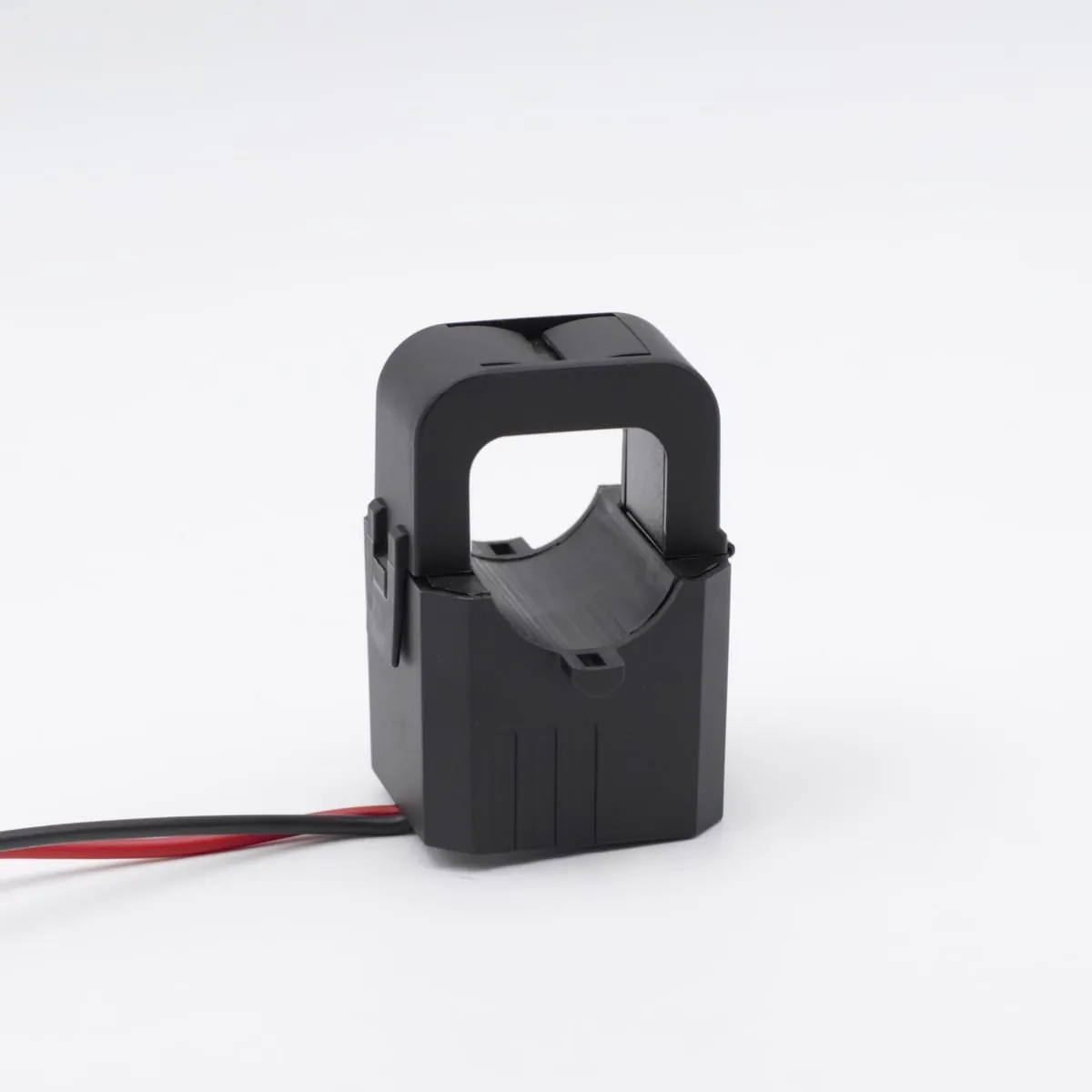

TQ 27
Kabelumbau Stromwandlerab 85,82 € inkl. MwSt.Mindermengenzuschlag 15,00 € bei Bestellwert unter 100,00 € netto
teilweise ab Lager · je Ausführung siehe Auswahl
Merkmale dieses Modells: Rundleiter: Ø 28 mm · Maße (B × H × T): 49 × 67 × 45 mm · Nennstrom: 150 – 500 A
- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert
Produktbeschreibung
Artikelmerkmale
- Sehr kompakt
- Hervorragend für nachträglichen Einbau, da der Primärstromkreis nicht unterbrochen werden muss
- Insbesondere für digitale Messgeräte geeignet
- Super schnelle und einfache Montage
- Sicherung des Wandlers durch UV-beständige Kabelbinder
- Dieser Kabelumbaustromwandler wird mit mehrfarbig kodierten Anschlussleitungen geliefert
- Rundleiter
- Ø 28 mm
- Maße (B × H × T)
- 49 × 67 × 45 mm
- Bauform
- Kabelumbaustromwandler
- Sekundäranschluss
- Kabel
- Berührungsschutz
- ja
- Verpackung (B × H × T)
- 80 × 155 × 63 mm
- Nennstrom
- 150 – 500 A
- Überstrombegrenzungsfaktor
- FS 5
Sekundärkabel
| Sekundärstrom | Durchmesser | Länge |
| 1 A | 0,5 mm | 3 m |
| 5 A | 1,5 mm | 0,5 m |
| 333 mV | 0,5 mm | 3 m |
Anwendungsbedingungen
| Normative Standards | IEC 61869 Teil 1 + 2 |
| Thermischer Bemessungs-Kurzzeitstrom | Ith = 60 x Ipr / 1s |
| Thermischer Nenndauerstrom | Icth = 1 |
| Bemessungsisolationspegel | 0,72/3/-kV |
| Nennfrequenz | 50 - 60 Hz |
| Isolationsklasse | E / F / H |
Umgebungsbedingungen
| Einbauort | Verwendung im Innenbereich |
| Umgebungstemperatur | -10°C ... +55°C |
| relative Luftfeuchtigkeit | 5% .. 85%, keine Kondensation |
| Höhe | bis 2000 m |
| Schutzklasse (Sekundärklemmen) | IP20 |
| Bemerkung | Nur für isolierten Leiter geeignet |
- 70006-1012 – TQ 27 200/1A 0.2VA Kl. 1
- 70006-1013 – TQ 27 250/1A 0.2VA Kl. 1
- 70006-1014 – TQ 27 300/1A 0.2VA Kl. 1
- 70006-1015 – TQ 27 400/1A 0.2VA Kl. 1
- 70006-1016 – TQ 27 500/1A 0.2VA Kl. 0.5
- 70006-1044 – TQ 27 300/5A 1VA Kl. 1
- 70006-1050 – TQ 27 250/5A 1VA Kl. 1
- 70006-1051 – TQ 27 400/5A 1VA Kl. 1
- 70006-1072 – TQ 27 150A/333mV Kl. 1
- 70006-1073 – TQ 27 200A/333mV Kl. 1
- 70006-1074 – TQ 27 250A/333mV Kl. 1
- 70006-1075 – TQ 27 400A/333mV Kl. 1
