TQ 42

Kabelumbau Stromwandler

Jetzt anfragen

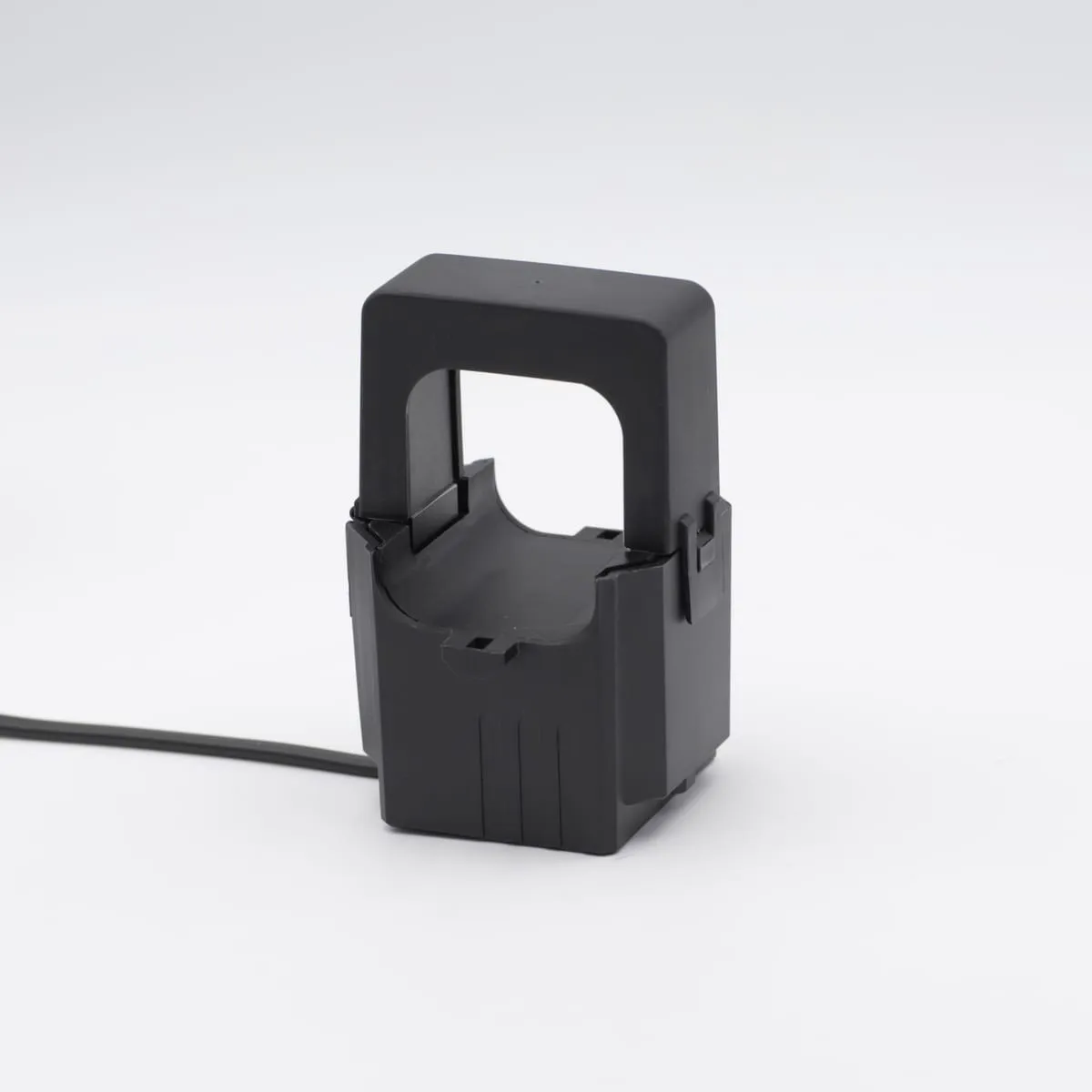

CELSA TQ 42

Artikelmerkmale

  • Sehr kompakt
  • Hervorragend für nachträglichen Einbau, da der Primärstromkreis nicht unterbrochen werden muss
  • Insbesondere für digitale Messgeräte geeignet
  • Super schnelle und einfache Montage
  • Sicherung des Wandlers durch UV-beständige Kabelbinder
  • Dieser Kabelumbaustromwandler wird mit mehrfarbig kodierten Anschlussleitungen geliefert
 Daten Ausführungen Downloads Ausschreibungstext

Ausschreibungstext neutral · herstellerunabhängig

Neutraler Leistungstext zur direkten Übernahme in Ihre Ausschreibung – ohne Typ- und Herstellerangabe.

Teilbarer Kabelumbau-Stromwandler (Klappwandler) für Messzwecke nach IEC 61869-1+2 (vorm. IEC 60044-1), DIN VDE 0414. Kompakte, teilbare Bauform zur nachträglichen Montage ohne Unterbrechung des Primärstromkreises; nur für isolierte Leiter.

  • Genauigkeitsklasse: ______________
  • Primärer Bemessungsstrom: ______ A
  • Kabelöffnung / Leiter-ø: ______ mm
  • Sekundärer Bemessungswert: ______________
  • Bemessungsleistung: ______________

Aufklappbarer Kern mit sicherer Verrastung – ein hörbares „Klick“ bestätigt die korrekte Montage. Sekundärseitig herausgeführtes, mehrfarbig codiertes Kabel. Geeignet für digitale Mess- und Energiemanagementsysteme.

Liefern und betriebsfertig montieren.

Gewähltes Produkt:

Hersteller: ___________________   Typ: ____________

Ausführungen

Ausführungen
Ausgang 1 A 5 A 333 mV
1 A 5 A
Kl.
0.5 1
1
1
0.5
0.5
Nennstrom A 250
-

0.5VA

70006-1315

-
-
300
-

0.5VA

70006-1316

0.5VA

70006-1323

-
400

0.5VA

70006-1317

-

0.5VA

70006-1324

70006-1076

500

0.5VA

70006-1318

-

0.5VA

70006-1325

-
600

0.5VA

70006-1319

0.5VA

70006-1326

750

0.5VA

70006-1320

0.5VA

70006-1327

800

0.5VA

70006-1321

0.5VA

70006-1328

1000

0.5VA

70006-1322

0.5VA

70006-1329

VA
VA

Downloads

Datenblatt
Bedienungsanleitung
STEP-Datei

Technische Daten

Technische Daten
Rundleiter
⌀ 42 mm
Maße (BxHxT)
66 x 97 x 55 mm
Sekundärkabel
Sekundärstrom 1 A
Durchmesser
0.5 mm
Länge
5 m
Sekundärstrom 5 A
Durchmesser
1.5 mm
Länge
3 m
