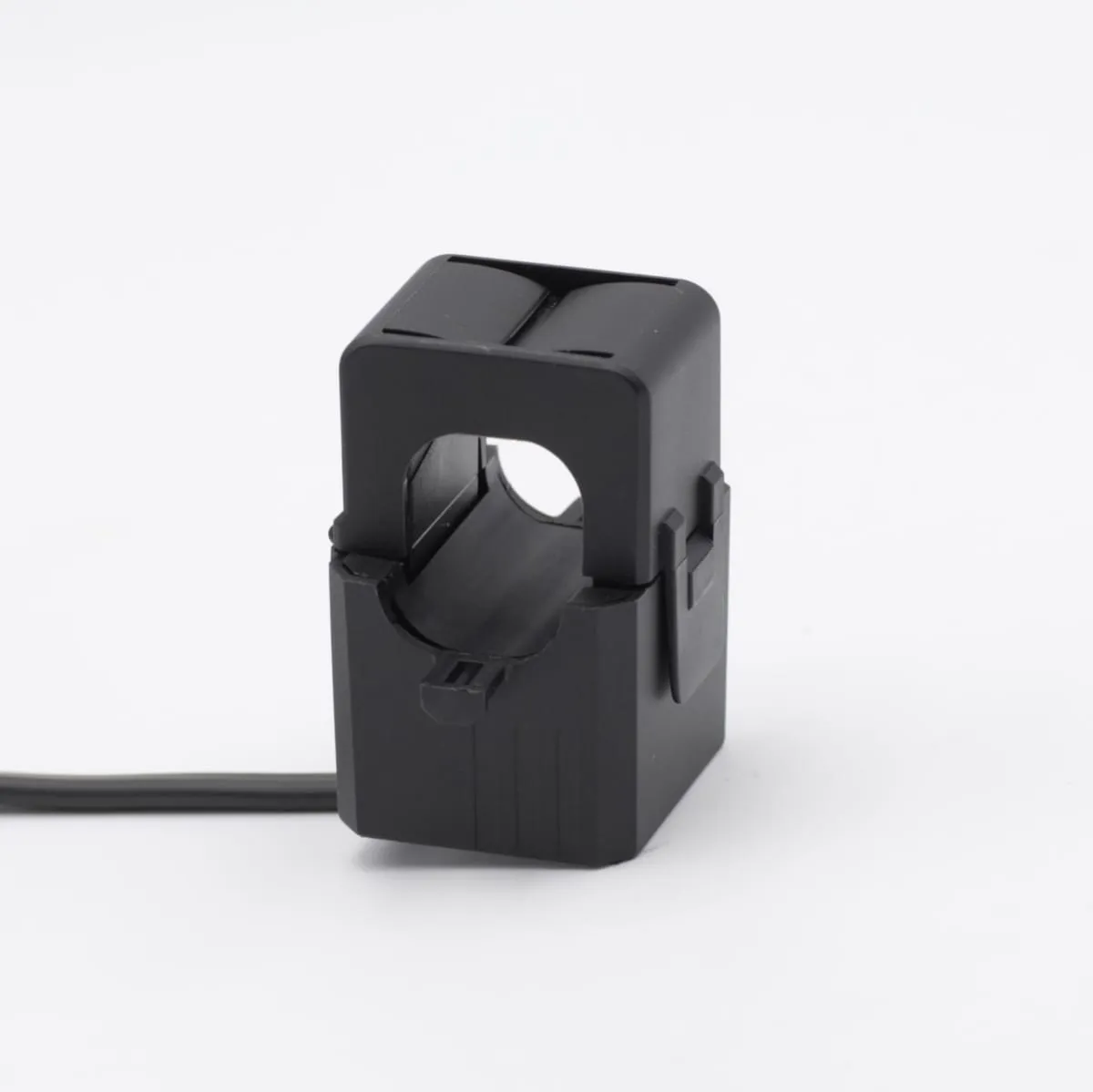

TC 18
Kabelumbau Stromwandlerab 79,46 € inkl. MwSt.Mindermengenzuschlag 15,00 € bei Bestellwert unter 100,00 € netto
teilweise ab Lager · je Ausführung siehe Auswahl
Merkmale dieses Modells: Maße (B × H × T): 35.6 × 50.4 × 36 mm · Nennstrom: 60 – 250 A · Rundleiter: Ø 18 mm
- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert
Produktbeschreibung
Artikelmerkmale
- Sehr kompakt
- Hervorragend für nachträglichen Einbau, da der Primärstromkreis nicht unterbrochen werden muss
- Insbesondere für digitale Messgeräte geeignet
- Super schnelle und einfache Montage
- Sicherung des Wandlers durch UV-beständige Kabelbinder
- Dieser Kabelumbaustromwandler wird mit mehrfarbig kodierten Anschlussleitungen geliefert
- Rundleiter
- Ø 18 mm
- Maße (B × H × T)
- 35.6 × 50.4 × 36 mm
- Bauform
- Kabelumbaustromwandler
- Sekundäranschluss
- Kabel
- Berührungsschutz
- ja
- Verpackung (B × H × T)
- 80 × 155 × 63 mm
- Nennstrom
- 60 – 250 A
- Überstrombegrenzungsfaktor
- FS 5
Sekundärkabel
| Sekundärstrom | Durchmesser | Länge |
| 1 A | 0,5 mm | 3 m |
| 333 mV | 0,5 mm | 3 m |
Anwendungsbedingungen
| Normative Standards | IEC 61869 Teil 1 + 2 |
| Thermischer Bemessungs-Kurzzeitstrom | Ith = 60 x Ipr / 1s |
| Thermischer Nenndauerstrom | Icth = 1 |
| Bemessungsisolationspegel | 0,72/3/-kV |
| Nennfrequenz | 50 - 60 Hz |
| Isolationsklasse | E / F / H |
Umgebungsbedingungen
| Einbauort | Verwendung im Innenbereich |
| Umgebungstemperatur | -10°C ... +55°C |
| relative Luftfeuchtigkeit | 5% .. 85%, keine Kondensation |
| Höhe | bis 2000 m |
| Schutzklasse (Sekundärklemmen) | IP20 |
| Bemerkung | Nur für isolierten Leiter geeignet |
- 70006-1001 – TC 18 60/1A 0.2VA Kl. 3
- 70006-1002 – TC 18 75/1A 0.2VA Kl. 3
- 70006-1003 – TC 18 100/1A 0.2VA Kl. 3
- 70006-1004 – TC 18 125/1A 0.2VA Kl. 3
- 70006-1005 – TC 18 150/1A 0.2VA Kl. 3
- 70006-1006 – TC 18 200/1A 0.2VA Kl. 1
- 70006-1007 – TC 18 250/1A 0.2VA Kl. 1
- 70006-1070 – TC 18 60A/333mV Kl. 3
- 70006-1071 – TC 18 100A/333mV Kl. 3
