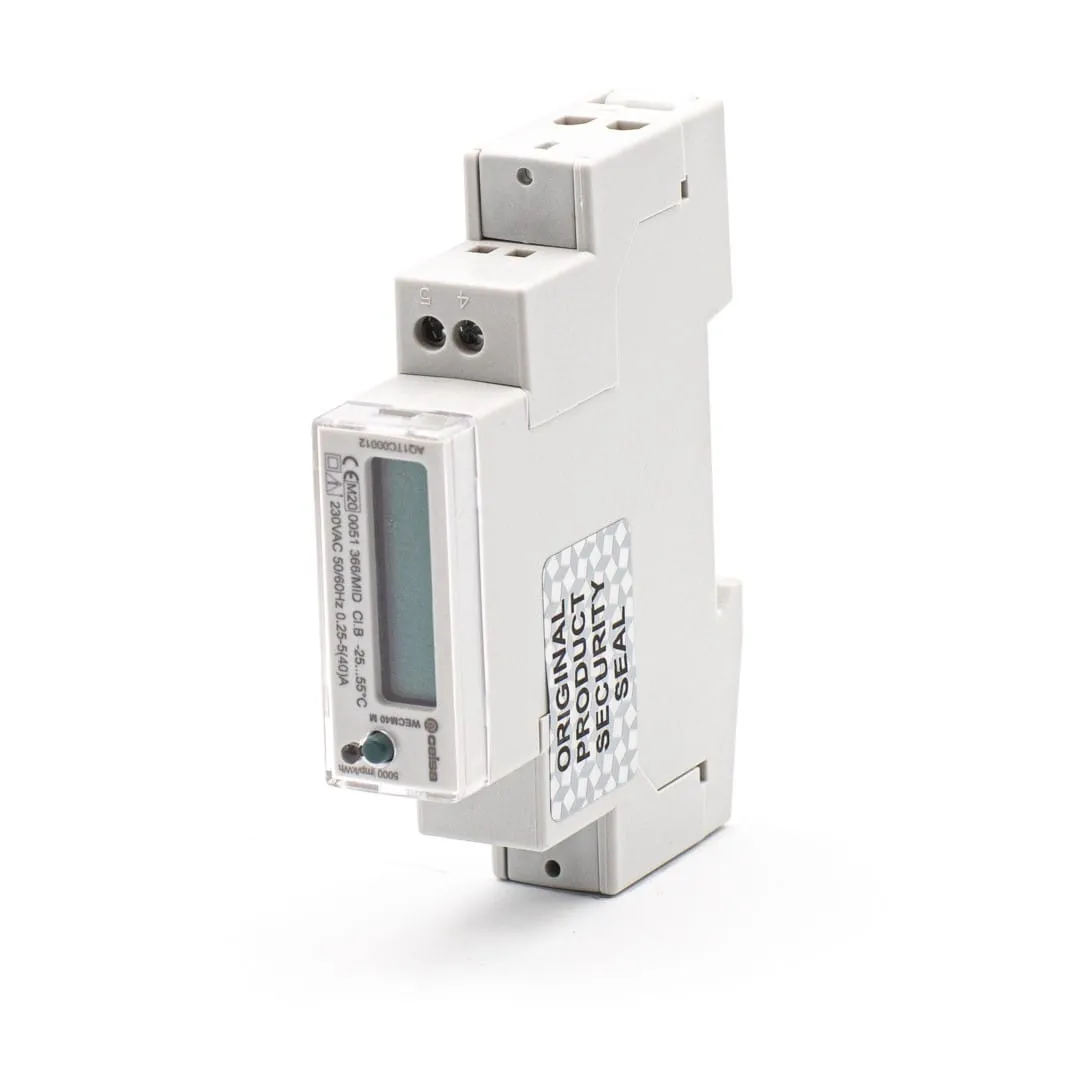

WECM40-S MID
| Basisdaten | |
|---|---|
Artikelnummer | 70143-1012 |
40A Einphasiger-Energiezähler mit eingebauter Kommunikation
- Zertifizierte MID Version
- Für RS485 Modbus RTU-Kommunikation
- Direktanschluss bis zu 40 A
- Vollständig bidirektionale 4-Quadranten-Messungen für alle Energien und Leistungen
- Hohe Zuverlässigkeit
- 1 DIN-Modul kompakte Größe
- Schnelle Installation
- S0-Ausgang für Energieimpulsabgabe
- LCD-Display mit 7 Hauptziffern
| Technische Daten | |
|---|---|
Hilfsspannung | von Messkreis Un ±20% |
Verbrauch | 1.5 VA, 1 W |
Umgebungsbedingungen | Betrieb -25 - 55 °C Lagerung -40 - 75 °C Feuchtigkeit 0 - 80 RH |
Montage | DIN-Schienen Montage |
Elektrischer Anschluss | |
Anzeige | |
Typ | LCD |
Anzahl Stellen | 7 |
IP Schutzklasse | IP51 |
Anschlüsse | |
IP Schutzklasse | IP20 |
Messeingänge Leiterquerschnitt | 1.5-6 mm² |
Tarifausgänge Leiterquerschnitt | 0.14-2.5 mm² |
Tarifeingang | |
Tarifeingang | Nein |
Messtechnische LED | |
Impulswertigkeit | 5000 imp./kWh |
Impulsdauer | 4 ± 0.1 ms |
| Kommunikation | |
|---|---|
Normative Standards | EIA-485 |
Schnittstellen | RS485 |
Protokolle | Modbus RTU |
Belastungseinheit | 1/8 |
Geschwindigkeit | 2400 - 38400 |
| Messung | |
|---|---|
Wirkenergie Genauigkeit | Class B according to EN 50470-3 |
Blindenergie Genauigkeit | Class 2 according to IEC/EN 62053-23 |
Anlaufstrom | 20 mA |
Minimalstrom | 250 mA |
Übergangsstrom | 500 mA |
Bemessungsstrom | 0 - 40 A |
Nennstrom | 5 A |
Frequenz | 50 - 60 Hz |
| S0-Ausgang | |
|---|---|
Anzahl S0-Ausgänge | 1 |
Maximaler Strom | 27 |
Maximale Spannung | 27 DC |
Impulsausgang | 1000 Imp./kWh |
Impulsdauer An | 100 ± 0.5 ms |
Impulsdauer Aus | 65 ± 2 ms |
