Energiezähler
Aktion bis −60 %ab 61,07 € statt 101,79 €inkl. MwSt.Alle Aktionsartikel →
MID-Energiezähler für Verrechnung und Energiemanagement: die Drehstromzähler DMC100 und ECM80 für den Direktanschluss bis 100 A bzw. 80 A, die Wandlerzähler DMC6 und ECM6 für Stromwandler mit 1 A oder 5 A Sekundärstrom und der Einphasenzähler WECM80. Je nach Ausführung mit Modbus RTU, Modbus TCP, M-Bus oder LoRa, alle mit S0-Impulsausgang. Unter der Liste: Auswahlhilfe und häufige Fragen.
Untergruppen
Produkte
Welcher Energiezähler passt?
| Baureihe | Anschluss | Netz | Nennstrom | Klasse | Schnittstellen |
|---|---|---|---|---|---|

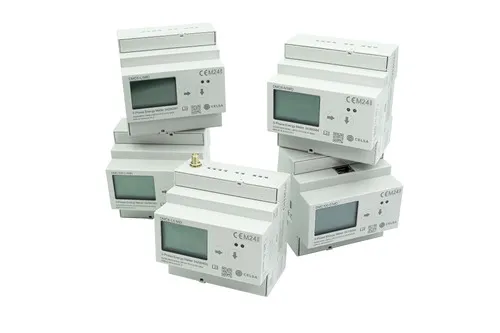

| DMC100 | direkt | Drehstrom 3×230/400 V | bis 100 A | B (MID B+D) | Modbus RTU, M-Bus, TCP/IP, LoRa; S0 |
| DMC6 | Stromwandler 1 A / 5 A | Drehstrom 3×230/400 V | Wandlerverhältnis einstellbar | B (MID B+D) | Modbus RTU, M-Bus, TCP/IP, LoRa; S0 |

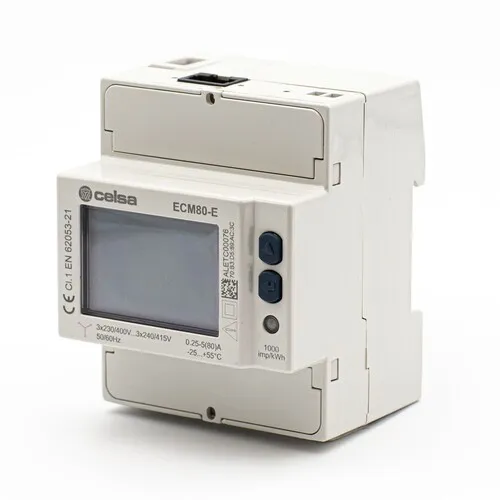

| ECM80 | direkt | Drehstrom, 3-/4-Leiter | bis 80 A | B (MID) bzw. 1 (ohne MID) | Modbus RTU, M-Bus, Modbus TCP; S0 |

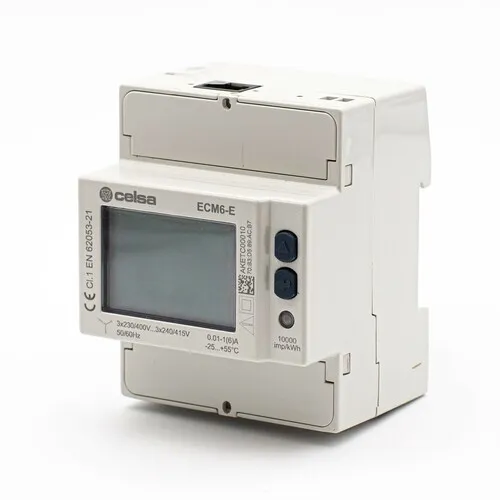

| ECM6 | Stromwandler 1 A / 5 A | Drehstrom, 3-/4-Leiter | Wandlerverhältnis programmierbar | B (MID) | Modbus RTU, M-Bus, Modbus TCP; S0 |
| WECM80 | direkt | Wechselstrom, einphasig | bis 80 A | B (MID) bzw. 1 (ohne MID) | Modbus RTU, M-Bus, Modbus TCP; S0 |

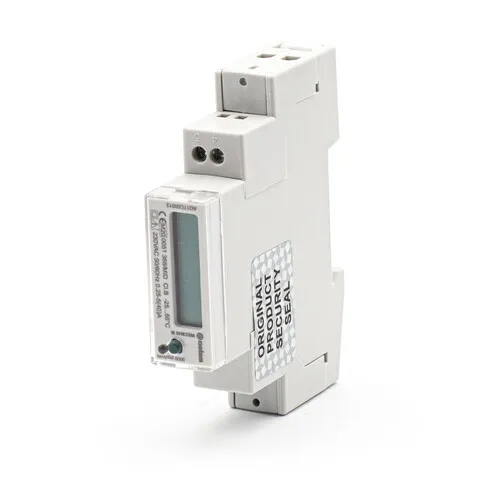

| WECM40 | direkt | Wechselstrom, einphasig | bis 40 A | B (MID) | Modbus RTU; S0 |
Die Filter über der Liste grenzen Anschlussart, Schnittstelle und MID ein; Datenblatt und Anleitung stehen auf jeder Produktseite zum Herunterladen.
Direktmessend oder Wandlerzähler?
Bei einem direktmessenden Energiezähler fließt der Laststrom durch den Zähler – beim DMC100 bis 100 A, bei ECM80 und WECM80 bis 80 A. Das ist die einfache Lösung für Unterverteilungen, Kostenstellen und einzelne Verbraucher. Liegt der Strom darüber, misst ein Wandlerzähler über Stromwandler: DMC6 und ECM6 nehmen 1 A oder 5 A Sekundärstrom auf, das Übersetzungsverhältnis des Wandlers wird am Zähler eingestellt, angezeigt wird der Primärwert. Passende Übersetzungen stehen auf der Seite Stromwandler für Zähler.
Alle Baureihen sind Zweirichtungszähler: Sie erfassen Bezug und Lieferung getrennt – ECM und WECM als Vier-Quadranten-Messung – und eignen sich damit auch für Anlagen mit Einspeisung, etwa PV-Anlagen mit NA-Schutz. Einphasige Verbraucher misst der WECM80 mit 2 Teilungseinheiten Baubreite; die Drehstromzähler ECM brauchen 4 TE, der DMC6 5 TE.
MID: Energiezähler für Verrechnungszwecke
Die europäische Messgeräterichtlinie MID (2014/32/EU, Anhang MI-003) regelt, welche Wirkenergiezähler für die Abrechnung eingesetzt werden dürfen. Die MID-Ausführungen von CELSA sind nach den Modulen B und D konformitätsbewertet und messen in Klasse B nach EN 50470-3; das Kürzel MID im Typ (DMC100-S MID, ECM80 MID, WECM80 MID) kennzeichnet sie. Für die Blindenergie gilt bei ECM und WECM Klasse 2 nach IEC/EN 62053-23.
Wird über Stromwandler abgerechnet, muss die gesamte Messkette zugelassen sein: Wandlerzähler plus geeichte Stromwandler ALO-E oder WALO-E. Für reines Energiemonitoring genügen ungeeichte Wandler und Zähler ohne MID, etwa ECM80 oder WECM80-S. Die Eichfrist elektronischer Elektrizitätszähler beträgt in Deutschland 8 Jahre (MessEV, Anlage 7). Hintergründe im Ratgeber Energiezähler MID.
Schnittstellen: Modbus, M-Bus, TCP/IP, LoRa und S0
Für Energiemanagement nach ISO 50001, Kostenstellen-Abrechnung und Gebäudeleittechnik liefern die Zähler ihre Werte über eine Schnittstelle: RS485 mit Modbus RTU (Typ -S), M-Bus (Typ -M), Ethernet mit Modbus TCP (Typ -E) oder LoRa-Funk (DMC-LI mit interner, DMC-LE zusätzlich mit externer Antenne). Für Loxone steht zu den Ethernet-Ausführungen DMC100-E und DMC6-E ein Treiber in der Loxone Library bereit.
Alle Zähler haben zusätzlich einen S0-Impulsausgang; beim DMC100 ist die Impulsrate per Taste einstellbar (1 bis 10.000 Impulse je kWh). Abrufbar sind Wirk- und Blindenergie je Richtung, Wirk-, Blind- und Scheinleistung, Strom und Frequenz, beim DMC auch die Zahl der Spannungsausfälle.
Häufige Fragen
Was ist ein MID-Zähler?
Ein Energiezähler, der nach der europäischen Messgeräterichtlinie MID (2014/32/EU) konformitätsbewertet ist und deshalb für die Abrechnung von Strom eingesetzt werden darf. Die CELSA-Zähler sind nach den Modulen B+D bewertet und messen in Klasse B nach EN 50470-3.
Welcher Energiezähler passt zu Stromwandlern?
Ein Wandlerzähler mit Eingang für 1 A oder 5 A Sekundärstrom, etwa DMC6 MID oder ECM6 MID. Das Übersetzungsverhältnis des Stromwandlers, zum Beispiel 400/5 A, wird am Zähler eingestellt. Für die Abrechnung müssen auch die Stromwandler geeicht sein (ALO-E, WALO-E).
Gibt es MID-Zähler mit Modbus?
Ja: DMC100-S MID, DMC6-S MID, ECM80-S MID, ECM6-S MID und WECM80-S MID mit RS485 Modbus RTU; DMC100-E, DMC6-E, ECM80-E, ECM6-E und WECM80-E MID mit Modbus TCP über Ethernet.
Direktmessend oder Wandlerzähler – was brauche ich?
Bis 100 A (DMC100) bzw. 80 A (ECM80, WECM80) Laststrom genügt ein direktmessender Zähler. Darüber – oder wenn der Leiter nicht durch den Zähler geführt werden soll – misst ein Wandlerzähler über Stromwandler.
Erfassen die Zähler auch eingespeiste Energie?
Ja, alle Baureihen sind Zweirichtungszähler und zählen Bezug und Lieferung getrennt; ECM und WECM messen in vier Quadranten.
Welcher Energiezähler für eine einphasige Messung?
Der WECM80 bis 80 A mit 2 TE Baubreite – als WECM80 MID für die Abrechnung, als WECM80-S, -M oder -E ohne MID für das Monitoring.
Kann ich den Verbrauch einer Wallbox mit einem MID-Zähler erfassen?
Ein direktmessender MID-Zähler in der Zuleitung des Ladepunkts erfasst dessen Verbrauch – dreiphasig bis 100 A der DMC100, einphasig der WECM80. Für die Abrechnung an Dritte gelten zusätzlich die Vorgaben des Mess- und Eichrechts für Ladeeinrichtungen.
Wie lange gilt die Eichung eines MID-Zählers?
In Deutschland 8 Jahre nach Anlage 7 der Mess- und Eichverordnung (MessEV); danach wird der Zähler nachgeeicht oder getauscht.
Wofür ist der S0-Ausgang?
Der S0-Impulsausgang gibt je erfasster Energiemenge einen Impuls aus, den Zählwerke, Datenlogger und Energiemanagementsysteme ohne Busanbindung auswerten; beim DMC100 ist die Impulsrate einstellbar.
