NA-Schutz: Netz- und Anlagenschutzrelais CEL-NA-S

Aktion bis −69 %ab 199,00 € statt 619,88 €inkl. MwSt.Alle Aktionsartikel →

Der NA-Schutz (Netz- und Anlagenschutz) trennt eine Erzeugungsanlage über den Kuppelschalter vom Netz, wenn Spannung oder Frequenz die eingestellten Grenzen verlassen. Das CEL-NA-S überwacht Spannung, Frequenz, ROCOF/Vektorsprung und Phasenfolge – für PV, BHKW, Speicher, Wind- und Wasserkraft.

Produkte

Anlagenschutz nach VDE-AR-N 4105 und 4110

Die Technischen Anschlussregeln VDE-AR-N 4105 (Niederspannung) und VDE-AR-N 4110 (Mittelspannung) legen fest, wie Erzeugungsanlagen und Speicher bei unzulässigen Netzzuständen vom Netz getrennt werden. Das CEL-NA-S ist ein Netz- und Anlagenschutzrelais nach VDE-AR-N 4105/4110/4120 für die normkonforme Überwachung.

Funktionen des CEL-NA-S

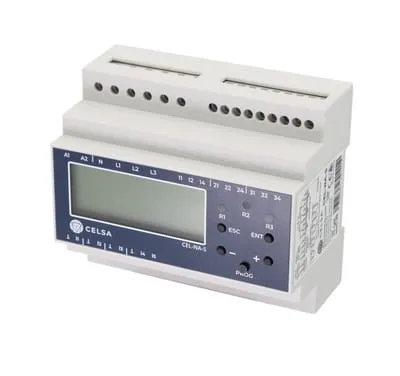

Drei potenzialfreie Wechslerrelais steuern den Kuppelschalter an, digitale Eingänge nehmen Rückmeldungen und die Fernabschaltung auf; optional kommuniziert das Relais über Modbus RTU. Der intern redundante Aufbau macht es funktional sicher.

Bedient wird es menügeführt, die integrierte Testfunktion ist einfach anwählbar, dazu 64 Speicherplätze. Hilfsspannung 24 V DC oder 110–230 V AC, Reiheneinbau mit 107 mm Baubreite. Bedienungsanleitung, Installationsanleitung und Parameterset stehen auf der Produktseite zum Download.

Netzschutzkonzepte für erneuerbare Energien

Bei PV-Anlagen, BHKW, Batteriespeichern, Wind- und Wasserkraft sitzt der NA-Schutz zwischen Erzeugungsanlage und Netzanschluss. Zur Erfassung der erzeugten und eingespeisten Energie gehören Stromwandler und Energiezähler dazu – für die Abrechnung mit geeichten Stromwandlern.

Häufige Fragen

Welchen Messbereich hat das CEL-NA-S?

Messeingang 3×400 V AC (L1-L2-L3-N), Messbereich Außenleiterspannung 0–560 V, Sternspannung 0–325 V, Frequenz 40–65 Hz, ROCOF 100–2.000 mHz/s, Phasensprung 1–15°.

Was ist ein NA-Schutz?

NA-Schutz steht für Netz- und Anlagenschutz. Er überwacht Spannung und Frequenz am Netzanschluss einer Erzeugungsanlage und trennt sie über den Kuppelschalter vom Netz, wenn die Grenzwerte verletzt werden.

Für welche Anlagen ist das CEL-NA-S geeignet?

Für PV-Anlagen, BHKW, Speicher, Wind- und Wasserkraftanlagen.

Welche Größen überwacht das CEL-NA-S?

Spannung, Frequenz, ROCOF/Vektorsprung und Phasenfolge.

Wie wird der Kuppelschalter angesteuert?

Über drei potenzialfreie Wechslerrelais. Digitale Eingänge nehmen die Rückmeldung des Schalters und ein Signal zur Fernabschaltung auf.

Welche Hilfsspannung braucht das CEL-NA-S?

24 V DC oder 110–230 V AC.

Was ist ein NA-Schutz-Relais?

Das Messgerät im Netz- und Anlagenschutz: Es überwacht Spannung und Frequenz am Netzanschluss und löst bei einer Grenzwertverletzung den Kuppelschalter aus. Das CEL-NA-S ist ein solches Relais für den Reiheneinbau mit 107 mm Baubreite, menügeführt und mit integrierter Testfunktion.

Wann ist nach VDE-AR-N 4105 ein zentraler NA-Schutz nötig?

Die VDE-AR-N 4105 gilt für Erzeugungsanlagen und Speicher am Niederspannungsnetz. Bis 30 kVA genügt der im Wechselrichter integrierte NA-Schutz; über 30 kVA fordert die Anwendungsregel einen zentralen NA-Schutz am Netzanschlusspunkt, wie ihn das CEL-NA-S mit Kuppelschalter bildet. Die Einstellwerte gibt der Netzbetreiber vor.

Welcher NA-Schutz für PV-Anlagen, BHKW und Speicher?

Das CEL-NA-S nach VDE-AR-N 4105 (Niederspannung), 4110 (Mittelspannung) und 4120 (Hochspannung) überwacht Spannung, Frequenz, ROCOF/Vektorsprung und Phasenfolge und eignet sich für PV, BHKW, Batteriespeicher, Wind- und Wasserkraft.
