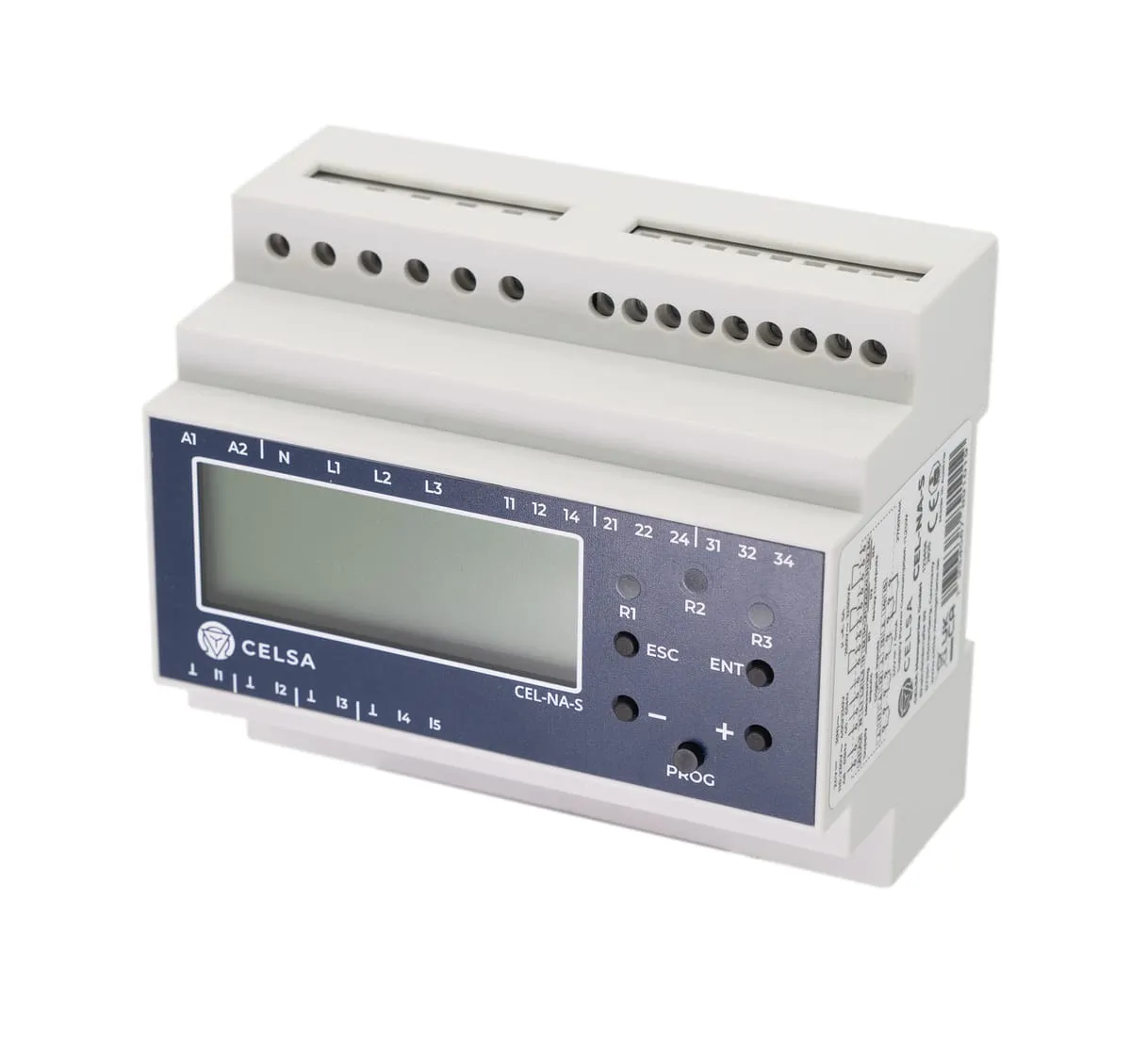

CEL-NA-S
Netzschutz
| Basisdaten | |
|---|---|
Artikelnummer | 20000-00001 |
EAN | 9506985279970 |
Netz- und Anlagenschutzrelais zur normkonformen Überwachung von Spannung, Frequenz, ROCOF/Vektorsprung und Phasenfolge. 3 potenzialfreie Wechslerrelais zur Kuppelschalter-Ansteuerung, digitale Eingänge für Rückmeldungen und Fernabschaltung, optional Modbus RTU. Geeignet für PV, BHKW, Speicher, Wind und Wasser.
| Technische Daten | |
|---|---|
Versorgung | |
Versorgungsspannung | 24 V DC / 110-230 V AC (48-63 Hz) |
Messkreis | |
Messeingang | 3x400 V AC (L1/L2/L3/N) |
Ein-/Ausgänge | |
Ausgangsrelais | 3x Wechsler |
Relais-Bemessungsstrom | 5 A / 250 V AC |
Digitale Eingänge | I1-I3; optional I4-I5 |
Kommunikation | |
Schnittstelle | Modbus RTU (RS-485), optional |
Montage & Anschluss | |
Montage | DIN-Schiene EN 60715 |
Leiterquerschnitt | max. 2,5 mm², Abisolierlänge 8 mm |
Anzugsdrehmoment | max. 0,5 Nm |
Schutzarten | |
Gehäuse | IP2X/B |
Klemmen | IP2X/B |
Umgebungsbedingungen | |
Betrieb | -25 ... +65 °C |
Lagerung | -40 ... +70 °C |
Luftfeuchte | 5 ... 95 % rF, nicht kondensierend |
Normen / Standards | |
Unterstützte Standards | VDE-AR-N 4105/4110 EN 50549-1/-2 CEI 0-21 C10/11 |
