IAG

Name: IAG
Brand: CELSA Messgeräte
SKU: iag
Availability: LimitedAvailability

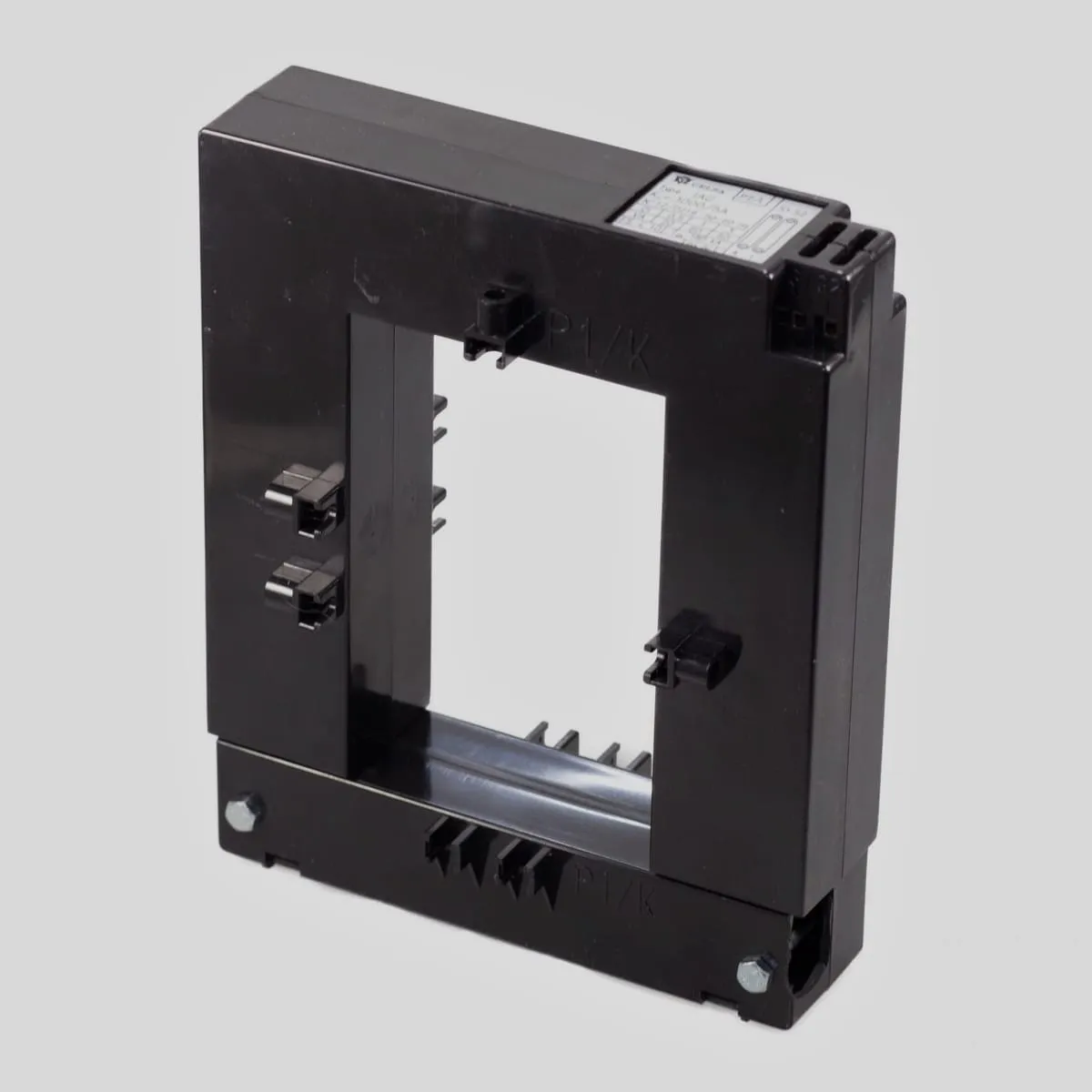

Schienenumbau Stromwandler

Jetzt anfragen

Artikelmerkmale

Wandlerkern ist bequem teilbar
hervorragend für nachträglichen Einbau, da der Primärstromkreis nicht unterbrochen werden muss
einfache und sichere Anbringung an Stromschiene – hörbare Verrastung des Stromwandlers
gut fixierbar durch einige Klemmschrauben

Daten

Ausführungen

Downloads

Ausschreibungstext

Ausschreibungstext neutral · herstellerunabhängig

Neutraler Leistungstext zur direkten Übernahme in Ihre Ausschreibung – ohne Typ- und Herstellerangabe.

Schienenumbau-Stromwandler für Messzwecke nach IEC 61869-1+2 (vorm. IEC 60044-1), DIN VDE 0414. Eignet sich hervorragend für den nachträglichen Einbau, da der Primärstromkreis nicht aufgetrennt werden muss. Bemessungsbetriebsspannung 0,72 kV, Isolierstoffklasse E.

Genauigkeitsklasse: ______________
Primärer Bemessungsstrom: ______ A
Sekundärer Bemessungsstrom: ______ A
Bemessungsleistung: ______ VA

Montage über bestehende Stromschiene, vergossene berührungssichere Bauform, einschl. Befestigungsmaterial.

Liefern und betriebsfertig montieren.

Gewähltes Produkt:

Hersteller: ___________________ Typ: ____________

Ausführungen

Ausgang

1 A

5 A

1 A

5 A

1 A

5 A

Kl.

0.5

Nennstrom A

500

2.5VA

70097-3297

2.5VA

70097-3293

600

1.25VA

70097-3159

5VA

70030-4459

1.25VA

70097-1870

5VA

70030-4480

750

1.25VA

70097-3298

10VA

70030-4460

1.25VA

70097-3294

10VA

70030-4481

800

2.5VA

70097-3299

10VA

70030-4461

2.5VA

70097-3690

10VA

70030-4482

1000

5VA

70097-3158

15VA

70030-4462

5VA

70097-1863

15VA

70030-4483

1200

7.5VA

70097-3300

20VA

70030-4463

7.5VA

70097-3295

20VA

70030-4484

1500

10VA

70097-3301

30VA

70030-4464

10VA

70097-1864

30VA

70030-4485

1600

15VA

70097-3302

45VA

70030-4465

15VA

70097-3296

45VA

70030-4486

2000

15VA

70097-1865

60VA

70030-4466

15VA

70097-1866

60VA

70030-4487

2500

20VA

70097-3303

60VA

70030-4467

20VA

70097-1867

60VA

70030-4488

3000

20VA

70097-1868

60VA

70030-4468

20VA

70097-1869

60VA

70030-4489

Datenblatt

Technische Daten
Rundleiter	⌀ 80 mm
Primärschiene	30 x 15 mm 80 x 12 mm 120 x 10 mm 4 x 120 x 10 mm
Maße (BxHxT)	163 x 200 x 41 mm
