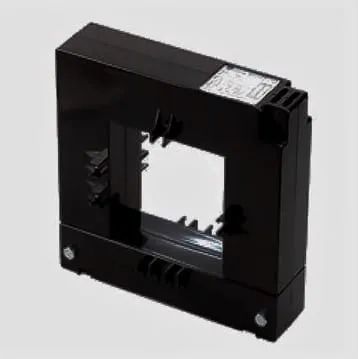

Schienenumbau Stromwandlerab 161,99 € inkl. MwSt.Mindermengenzuschlag 15,00 € bei Bestellwert unter 100,00 € netto

Lieferung bis Mo., 21.12.2026

Merkmale dieses Modells: Primärschiene: 30 x 15 mm, 80 x 12 mm, 4 x 80 x 10 mm · Maße (B × H × T): 159 × 155 × 39 mm · Nennstrom: 100 – 1500 A

Datenblatt (PDF)

Produktbeschreibung

Artikelmerkmale

  • Wandlerkern ist bequem teilbar
  • hervorragend für nachträglichen Einbau, da der Primärstromkreis nicht unterbrochen werden muss
  • einfache und sichere Anbringung an Stromschiene – hörbare Verrastung des Stromwandlers
  • gut fixierbar durch einige Klemmschrauben
Rundleiter
Ø 80 mm
Primärschiene
30 x 15 mm80 x 12 mm4 x 80 x 10 mm
Maße (B × H × T)
159 × 155 × 39 mm
Bauform
Schienenumbaustromwandler
Sekundäranschluss
Schraubanschluss
Berührungsschutz
ja
Verpackung (B × H × T)
164 × 160 × 44 mm
Nennstrom
100 – 1500 A
ÜberstrombegrenzungsfaktorFS 5

Anwendungsbedingungen

Sekundärstrom5A / 1A / 333mV
Nennfrequenz50 - 60 Hz
max. zulässige Betriebsspannung720 V
Prüfspannung3 kV / 1 min
Thermischer NenndauerstromIcth = 1,2 x Ipr
Thermischer Bemessungs-KurzzeitstromIth = 60 x Ipr
Bemessungs-StoßstromIdyn = 2,5 x Ith
Überstromziffer (FS)n < 5
IsolationsklasseE / F / H
Normative StandardsIEC 61869 Teil 1 + 2 / DIN EN 42600
GehäuseGehäuse aus selbstverlöschendem PA66 V0 nach UL 94

Umgebungsbedingungen

EinbauortVerwendung im Innenbereich
Umgebungstemperatur (Betrieb)-40°C ... +60°C
Umgebungstemperature (Lagerung / Transport)-40°C ... +60°C
Höhebis 1000 m
