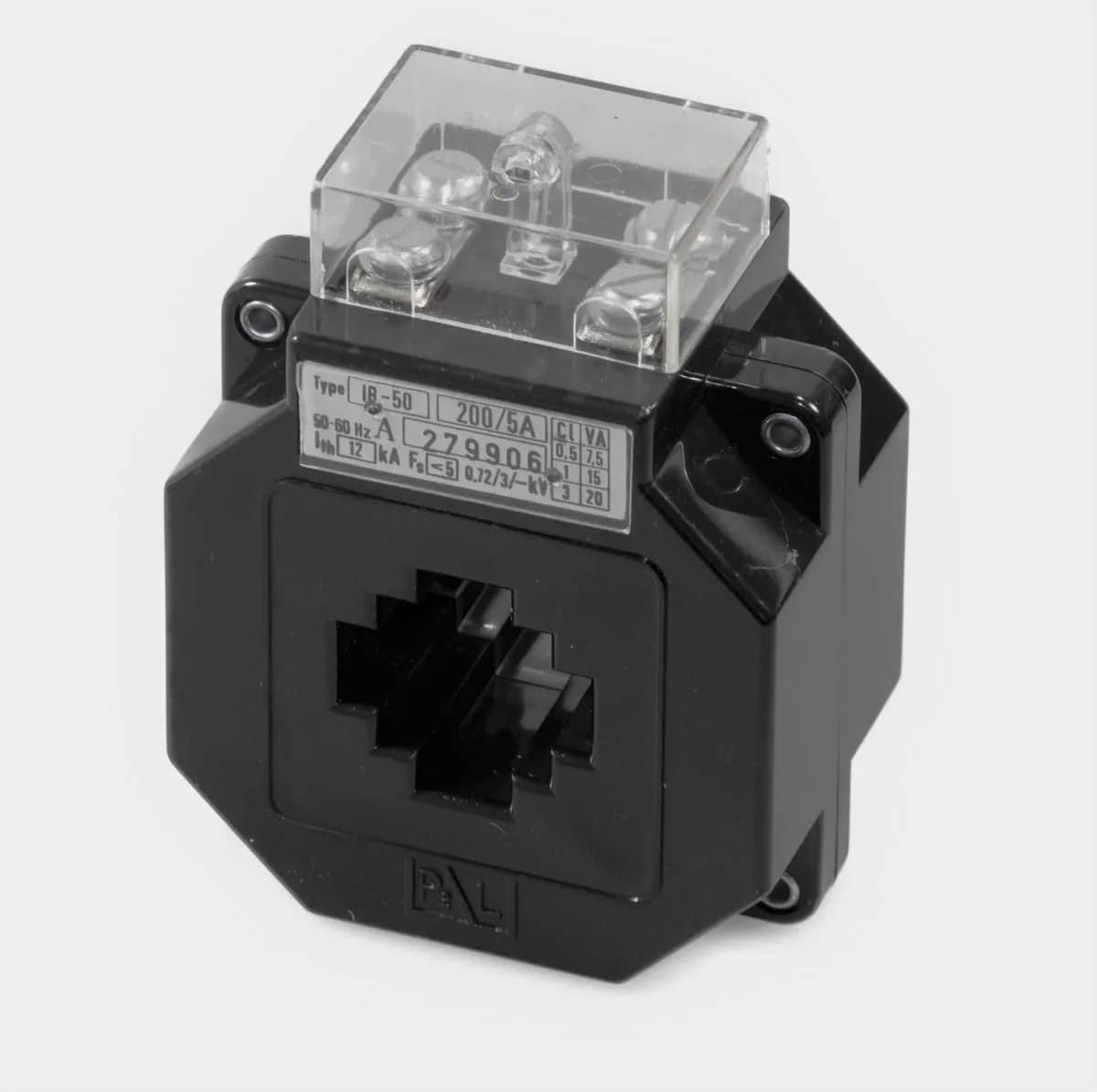

IB-50

IB-50

Schutzstromwandler

Jetzt anfragenDatenblatt (PDF)

Artikelmerkmale

  • Dieser Schutzstromwandler wird zum Anlagenschutz in Verbindung mit den entsprechenden Schaltgeräten eingesetzt
  • In zahlreichen Schutzklassen erhältlich
  • Plombierbare Sekundärklemmenabdeckungen aus durchsichtigem Polycarbonat
  • Doppel-Sekundärklemmen bei allen Ausführungen zum Kurzschließen der Sekundärwicklungen vor dem Öffnen des Sekundärstromkreises
Rundleiter
Ø 23 mm
Primärschiene
30 x 10 mm
Maße (B × H × T)
76 × 105 × 50 mm
Nennstrom
150, 400, 500, 600, 125, 200, 250, 300, 75, 100 A
Überstrombegrenzungsfaktor
FS 5
RundleiterØ 23 mm
Primärschiene30 x 10 mm
Maße (B × H × T)76 × 105 × 50 mm
Nennstrom150, 400, 500, 600, 125, 200, 250, 300, 75, 100 A
ÜberstrombegrenzungsfaktorFS 5

Anwendungsbedingungen

Sekundärstrom5A oder 1A
Nennfrequenz50 - 60 Hz
max. zulässige Betriebsspannung720 V
Prüfspannung3 kV / 1 min
Thermischer NenndauerstromIcth = 1,2 x Ipr
Thermischer Bemessungs-KurzzeitstromIth = 60 x Ipr
Bemessungs-StoßstromIdyn = 2,5 x Ith
Überstromziffer (FS)n < 5
IsolationsklasseE / F / H
Normative StandardsIEC 61869 Teil 1 + 2 / DIN EN 42600
GehäuseGehäuse aus selbstverlöschendem PA66 V0 nach UL 94

Umgebungsbedingungen

EinbauortVerwendung im Innenbereich
Umgebungstemperatur (Betrieb)-40°C ... +60°C
Umgebungstemperature (Lagerung / Transport)-40°C ... +60°C
Höhebis 1000 m
