Digitale Messgeräte
Digitale Messgeräte der M-Serie zeigen Messwerte als Ziffern an, überwachen Grenzwerte und geben sie auf Wunsch als Normsignal oder über eine Schnittstelle weiter. Die Auswahl richtet sich nach dem Eingang – von Wechselstrom über Stromwandler bis zu Pt100, Thermoelement oder Shunt. Die Tabelle führt zu den Geräten je Eingang.
Untergruppen
Produkte
Welcher Eingang – welche Geräte?
| Eingang | Messaufgabe | Geräte |
|---|---|---|
| Wechselspannung / Wechselstrom | Strom und Spannung im Wechselstromnetz, Echteffektivwert (TRMS), Strom über Stromwandler 1 A oder 5 A | 6 Typen (AC4L, AC4EL, AC2L) |

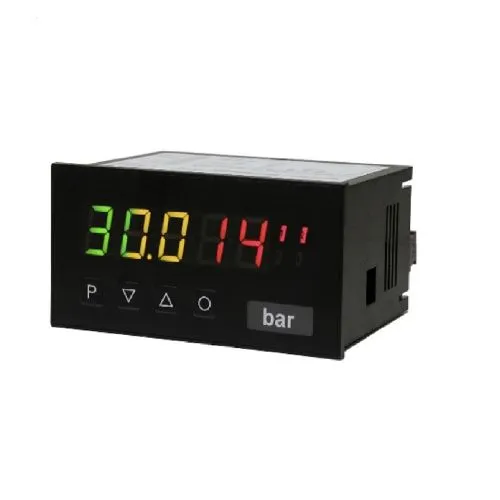

| Gleichspannung / Gleichstrom | Gleichspannung bis 600 V DC, Gleichstrom, Normsignale | 10 Typen (TD, DC4) |
| Nebenwiderstand (Shunt) | Gleichstrom über Shunt 60 mV oder 150 mV | 6 Typen (SR2, SR4) |

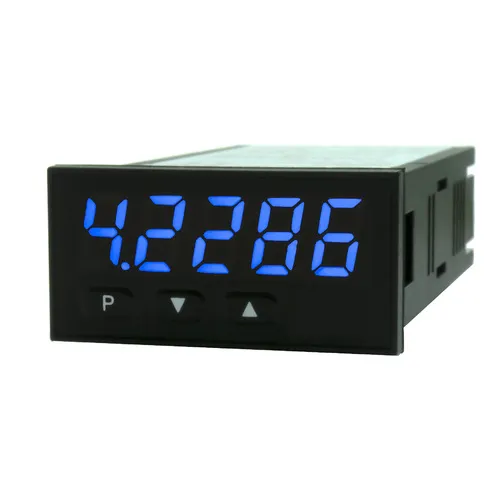

| Pt100 | Temperatur mit Widerstandsthermometer Pt100, 2-, 3- oder 4-Leiter | 8 Typen |
| Pt1000 | Temperatur mit Pt1000 | 4 Typen |
| Thermoelement | Temperatur mit Thermoelement | 7 Typen |
| Widerstand | Widerstandsmessung 1 kΩ bis 1 MΩ | 10 Typen |

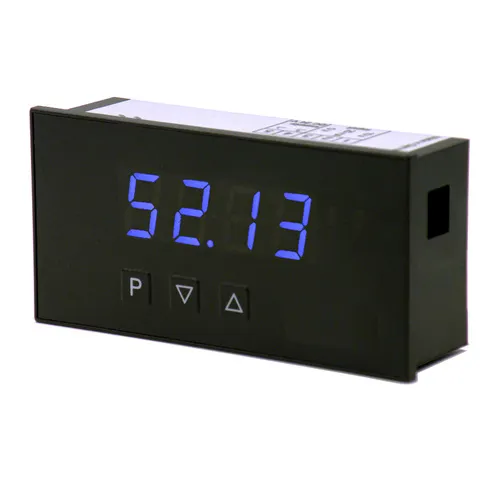

| Potentiometer | Stellung, Weg und Winkel über Potentiometer | 6 Typen |

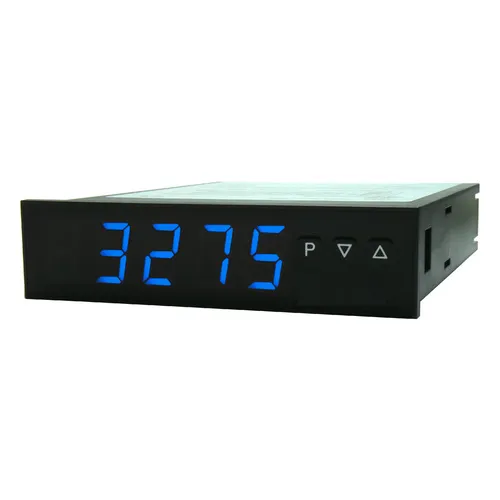

| Frequenz | Frequenz, Drehzahl, Impulse | 4 Typen |

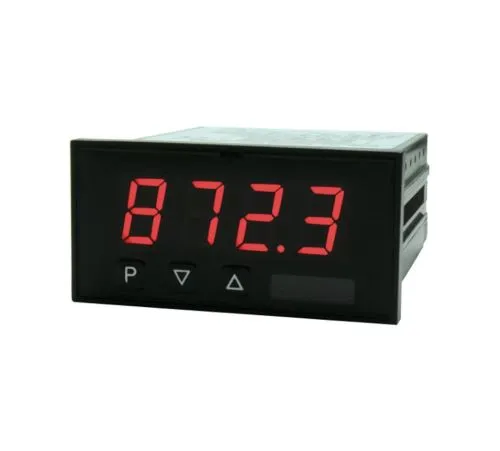

| Stromschleife | Anzeige in der 4–20-mA-Schleife, aus der Schleife versorgt | 2 Typen |

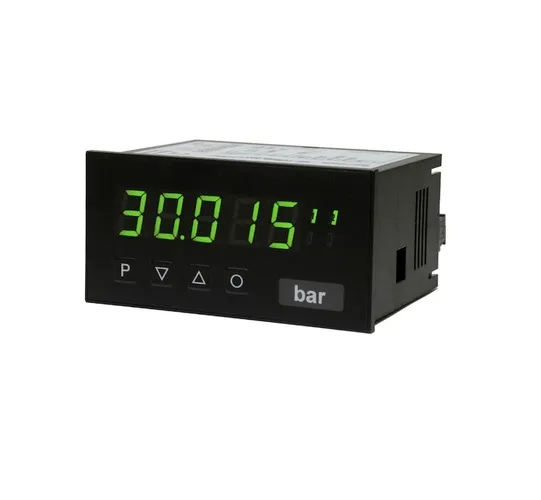

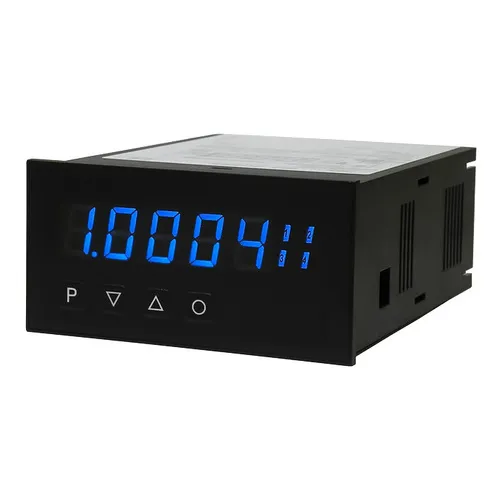

| DMS Wägetechnik / DMS Massedruck | Kraft, Gewicht und Druck über Dehnungsmessstreifen | 2 + 2 Typen |
| Ohne Eingang | Anzeige für Bus oder Schnittstelle | 2 Typen |
Die Typbezeichnung nennt Baureihe und Frontbreite: M1.48 (48 mm, 4-stellig), M1.72 und M1.96, M2.96 und M3.96 (96 mm, 5-stellig), M3.48 (48 mm, 5-stellig).
Anzeige, Grenzwerte, Ausgänge
Die M1-Geräte sind 4-stellige Anzeigen mit 10 mm Ziffernhöhe, konfigurierbar über drei Fronttaster oder die optionale PC-Software, mit Grenzwertüberwachung über das Display und nur 54 mm Einbautiefe. M2 und M3 zeigen 5-stellig mit 14 mm Ziffern und bieten als Optionen Analogausgang (zum Beispiel 4–20 mA), Digitaleingang, Schaltpunkte – beim M3 bis zu acht – sowie beim M3 Schnittstellen RS232/RS485 und zwei Analogausgänge.
Wechselstrom wird über einen Stromwandler mit 1 A oder 5 A sekundär gemessen, Gleichstrom über einen Nebenwiderstand – wie das zusammenspielt, erklärt der Ratgeber Gleichstrom messen. Ein Analogausgang macht das Messgerät zugleich zum Messumformer für SPS und Leitsystem.
Digital oder analog?
Digital, wenn Grenzwerte, Normsignale, Schnittstellen oder mehrere Messgrößen gefragt sind. Analoge Messgeräte mit Zeiger bleiben die Wahl, wenn der Trend auf einen Blick, Robustheit und Betrieb ohne Hilfsspannung zählen. Für Energie und Leistung im Drehstromnetz gibt es Energiezähler, für Laufzeiten Betriebsstundenzähler.
Häufige Fragen
Welches digitale Messgerät brauche ich für einen Stromwandler?
Ein Gerät aus der Gruppe Wechselspannung/Wechselstrom mit 1-A- oder 5-A-Eingang, etwa das M2.96-145 AC4EL. Am Gerät wird die Übersetzung des Stromwandlers eingestellt, die Anzeige zeigt dann den Primärstrom.
Kann ein digitales Messgerät 4–20 mA ausgeben?
Ja, als Option Analogausgang bei den Baureihen M2 und M3 – beim M3 auch zwei Ausgänge. Damit ersetzt die Anzeige einen separaten Messumformer.
Welche Frontmaße gibt es?
48 mm (M1.48, M3.48), 72 mm (M1.72) und 96 mm (M1.96, M2.96, M3.96). Die Einbauausschnitte stehen im Datenblatt des jeweiligen Typs.
Wie wird das Gerät konfiguriert?
Über die Fronttaster im Betrieb – Grenzwerte lassen sich direkt verstellen – oder über die optionale PC-Software.
Gibt es Geräte mit Schnittstelle?
Ja, die M3-Baureihe optional mit RS232 oder RS485. Geräte ohne Messeingang dienen als reine Anzeige für Bus und Schnittstelle.
