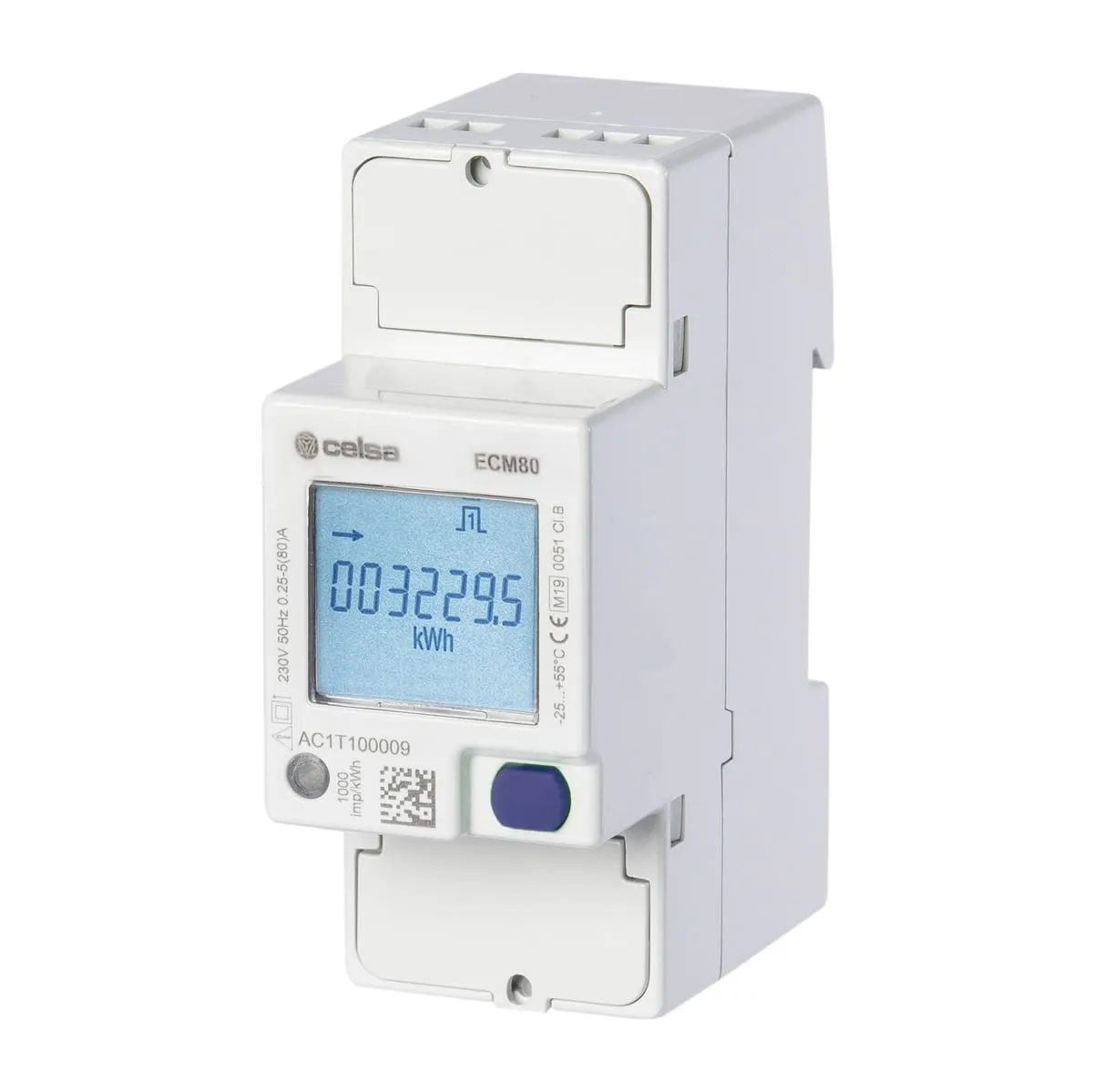

WECM80-E MID
| Basisdaten | |
|---|---|
Artikelnummer | 70143-1113 |
Einphasiger 80A-Energiezähler mit eingebauter Kommunikation
- Zertifizierte MID Version
- Für Ethernet (Modbus TCP)-Kommunikation
- Direktanschluss bis zu 80 A
- Vollständig bidirektionale 4-Quadranten-Messungen für alle Energien und Leistungen
- Klasse B gemäß EN 50470-3 (MID)
- 8 MB für Datenaufzeichnung und automatische/manuelle Datenübertragung
- S0-Ausgang für Energieimpulsabgabe
- LCD-Display mit 7 Hauptziffern
| Technische Daten | |
|---|---|
Hilfsspannung | von Messkreis Un ±20% |
Verbrauch | 7.5 VA, 0.5 W |
Umgebungsbedingungen | Betrieb -25 - 55 °C Lagerung -25 - 75 °C Feuchtigkeit 0 - 80 RH |
Montage | DIN-Schienen Montage |
Elektrischer Anschluss | |
Anzeige | |
Typ | LCD |
Anzahl Stellen | 7 |
IP Schutzklasse | IP51 |
Anschlüsse | |
IP Schutzklasse | IP20 |
Messeingänge Leiterquerschnitt | 1.5-6 mm² |
Tarifeingang | |
Tarifeingang | Nein |
Messtechnische LED | |
Impulswertigkeit | 1000 imp./kWh |
Impulsdauer | 10 ± 2 ms |
| Kommunikation | |
|---|---|
Normative Standards | IEEE802.3 |
Schnittstellen | Ethernet (10/100 Base T) |
Protokolle | Modbus TCP/IP, HTTP, NTP, DHCP |
Geschwindigkeit | 10/100 Mbps |
Webserver 8MB Datenspeicher | |
| Messung | |
|---|---|
Wirkenergie Genauigkeit | Class B according to EN 50470-3 |
Blindenergie Genauigkeit | Class 2 according to IEC/EN 62053-23 |
Anlaufstrom | 20 mA |
Minimalstrom | 250 mA |
Übergangsstrom | 500 mA |
Bemessungsstrom | 0 - 80 A |
Nennstrom | 5 A |
Frequenz | 50 - 60 Hz |
Ausschreibungstext neutral · herstellerunabhängig
Neutraler Leistungstext zur direkten Übernahme in Ihre Ausschreibung – ohne Typ- und Herstellerangabe.
Elektronischer Energiezähler (Wirkenergiezähler) für die Messung elektrischer Energie, MID-konform (Richtlinie 2014/32/EU, Module B+D) nach EN 50470-1/-3. Für die abrechnungsrelevante Erfassung des Energieverbrauchs.
- Ausführung: ______________
- Anschluss: ______________
- Bemessungsspannung: ______________
- Schnittstelle: ______________
- Genauigkeitsklasse: ______________ nach EN 50470-3
- Anzeige: LCD; Montage auf Tragschiene (Hutschiene)
Eichrechtskonform (MID), geeignet für Wirkenergieerfassung. Einschl. Befestigungsmaterial.
Liefern und betriebsfertig montieren.
Gewähltes Produkt:
Hersteller: ___________________ Typ: ____________
