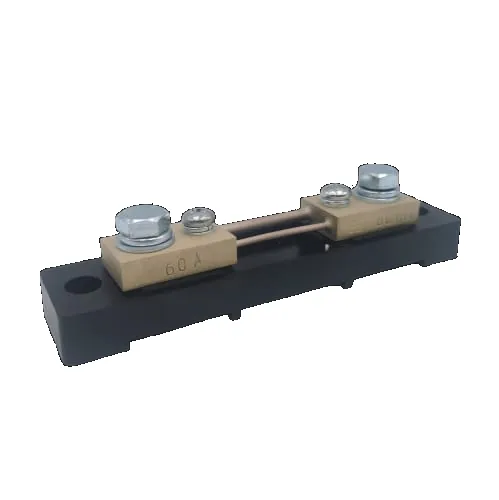

Form A 100mV Kl. 0,5

Name: Form A 100mV Kl. 0,5
Brand: CELSA Messgeräte
SKU: form-a-100mv-kl-05
Availability: LimitedAvailability

Nebenwiderstände

Jetzt anfragen

Datenblatt

Basisdaten
Bauform	A
Ausgang	100 mV
Genauigkeitsklasse	0,5

Die langlebigen Nebenwiderstände dienen zur Erweiterung des Strommessbereichs von Drehspul-Messgeräten zur zuverlässigen Anzeige und Weiterverabeitung von Gleichströmen, insbesondere bei hohen Stromstärken von bis zu 15000A.

Der den Nebenwiderstand durchfließende Gleichstrom erzeugt einen proportionalen Spannungsabfall, welcher beispielsweise mit einem parallel geschalteten Drehspul-Messgerät angezeigt oder elektronisch weiterverarbeitet werden kann.

Die Nebenwiderstände entsprechen der DIN 43703 und DIN EN 60051.

Klasse 0,2 auf Anfrage

Artikel

Eingang

Isoliersockel

Gewicht

Verbindungen

Schraube

70032-1016

1 A

Mit

100 g

2 x 1

M5 x 12

70032-1017

1.5 A

Mit

100 g

2 x 1

M5 x 12

70032-1018

2.5 A

Mit

100 g

2 x 1

M5 x 12

70032-1019

4 A

Mit

100 g

2 x 1

M5 x 12

70032-1020

6 A

Mit

100 g

2 x 1

M5 x 12

70032-1021

10 A

Mit

110 g

2 x 1

M5 x 12

70032-1022

15 A

Mit

110 g

2 x 1

M5 x 12

70032-1023

25 A

Mit

110 g

2 x 1

M5 x 12

70032-1024

40 A

Optional

160 g

2 x 1

M8 x 16

70032-1025

60 A

Optional

160 g

2 x 1

M8 x 16

70032-1026

100 A

Optional

170 g

2 x 1

M8 x 16

70032-1027

150 A

Optional

180 g

2 x 1

M8 x 16
