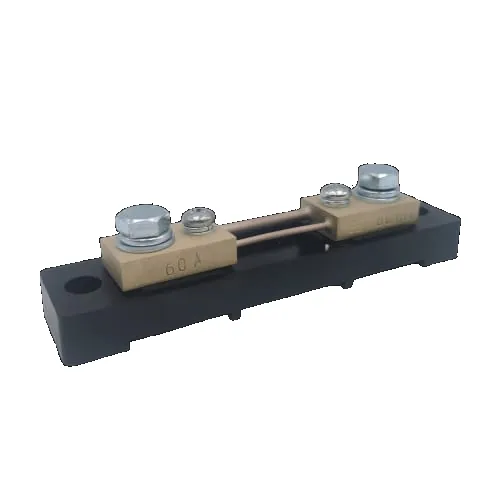

Form A 60mV Kl. 0,5
Merkmale dieses Modells: Ausgang: 60 mV · Bauform: A
Dieses Produkt ist nur auf Anfrage erhältlich – Preis und Lieferzeit nennen wir Ihnen im Angebot.
- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert
Produktbeschreibung
Die langlebigen Nebenwiderstände dienen zur Erweiterung des Strommessbereichs von Drehspul-Messgeräten zur zuverlässigen Anzeige und Weiterverabeitung von Gleichströmen, insbesondere bei hohen Stromstärken von bis zu 15000A.
Der den Nebenwiderstand durchfließende Gleichstrom erzeugt einen proportionalen Spannungsabfall, welcher beispielsweise mit einem parallel geschalteten Drehspul-Messgerät angezeigt oder elektronisch weiterverarbeitet werden kann.
Die Nebenwiderstände entsprechen der DIN 43703 und DIN EN 60051.
Klasse 0,2 auf Anfrage
- Genauigkeitsklasse
- 0,5
- Bauform
- A
- Ausgang
- 60 mV
- 70032-1001 – Shunt 1A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1002 – Shunt 1,5A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1003 – Shunt 2,5A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1004 – Shunt 4A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1005 – Shunt 6A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1006 – Shunt 10A/60mV Kl. 0,5 (Isoliersockel)
- 70032-1007 – Shunt 15A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1008 – Shunt 20A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1009 – Shunt 25A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1010 – Shunt 40A/60mV Kl. 0,5
- 70032-1011 – Shunt 60A/60mV Kl. 0,5
- 70032-1012 – Shunt 100A/60mV Kl. 0,5
- 70032-1013 – Shunt 150A/60mV Kl. 0,5
- 70032-1014 – Shunt 200A/60mV Kl. 0,5
- 70032-1015 – Shunt 250A/60mV Kl. 0,5
- 70032-1052 – Shunt 5A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1053 – Shunt 2A/60mV Kl. 0,5 mit Isoliersockel
- 70032-1054 – Shunt 75A/60mV Kl. 0,5 (inkl. Isoliersockel)
- 70032-1106 – Shunt 50A/60mV Kl. 0,5
- 70032-1109 – Shunt 80A/60mV Kl. 0,5
- 70032-1121 – Shunt 125A/60mV Kl. 0,5
- 70032-1201 – Shunt 3A/60mV Kl. 0,5 mit Isoliersockel
