- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert

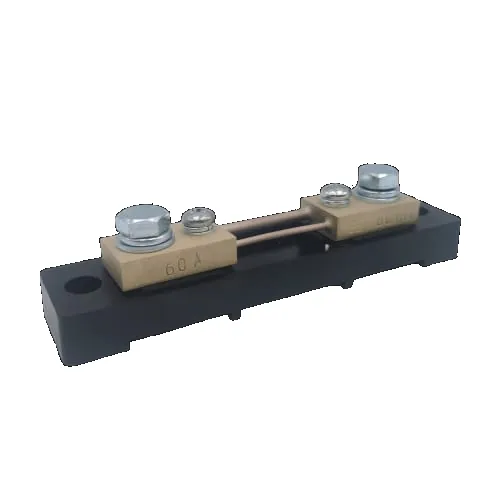

Form A 300mV Kl. 0,5
Merkmale dieses Modells: Ausgang: 300 mV · Bauform: A
Dieses Produkt ist nur auf Anfrage erhältlich – Preis und Lieferzeit nennen wir Ihnen im Angebot.
- CEEU-Konformität
- ISO 9001:2015TÜV SÜD zertifiziert
Produktbeschreibung
Die langlebigen Nebenwiderstände dienen zur Erweiterung des Strommessbereichs von Drehspul-Messgeräten zur zuverlässigen Anzeige und Weiterverabeitung von Gleichströmen, insbesondere bei hohen Stromstärken von bis zu 15000A.
Der den Nebenwiderstand durchfließende Gleichstrom erzeugt einen proportionalen Spannungsabfall, welcher beispielsweise mit einem parallel geschalteten Drehspul-Messgerät angezeigt oder elektronisch weiterverarbeitet werden kann.
Die Nebenwiderstände entsprechen der DIN 43703 und DIN EN 60051.
Klasse 0,2 auf Anfrage
- Genauigkeitsklasse
- 0,5
- Bauform
- A
- Ausgang
- 300 mV
- 70032-1040 – Shunt 1A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1041 – Shunt 1,5A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1042 – Shunt 2,5A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1043 – Shunt 4A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1044 – Shunt 6A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1045 – Shunt 10A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1046 – Shunt 15A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1047 – Shunt 25A/300mV Kl. 0,5 mit Isoliersockel
- 70032-1048 – Shunt 40A/300mV Kl. 0,5
- 70032-1049 – Shunt 60A/300mV Kl. 0,5
- 70032-1050 – Shunt 100A/300mV Kl. 0,5
- 70032-1051 – Shunt 150A/300mV Kl. 0,5
Dokumente
